Luftreinigungsmodul für Busse, U-Bahnen und öffentliche Räume

Busse, U-Bahnen und Reisebusse bilden das Rückgrat städtischer öffentlicher Verkehrsnetze und fungieren als Hochfrequenz-Personenbeförderungsunternehmen unter besonders herausfordernden Umweltbedingungen: dichte Menschenbelegung, enge Räume und begrenzte natürliche Belüftung. Schadstoffe aus der Atmung der Passagiere, dem Körperstoffwechsel, externem Straßenstaub und dem Betrieb der Fahrzeugausrüstung verursachen häufig erhöhte Konzentrationen von PM2,5, Bakterien, Viren, Gerüchen und VOCs (flüchtige organische Verbindungen) in den Kabinen und gefährden direkt die Gesundheit von Fahrern und Passagieren.

Bei den Luftreinigungsmodulen für Busse, U-Bahnen und den öffentlichen Raum handelt es sich um integrierte, fahrzeugspezifische Reinigungssysteme, die speziell für die anspruchsvollen Bedingungen im öffentlichen Nahverkehr entwickelt wurden. Sie reinigen die Kabinenluft effizient, schaffen mobile, gesunde Räume und sind weltweit zur Standardausrüstung in modernen öffentlichen Transportsystemen geworden.

1. Herausforderungen der Kabinenluftverschmutzung im öffentlichen Verkehr

1.1 Wichtigste Schadstoffe und Gesundheitsrisiken

Die Luftverschmutzung in der Kabine in öffentlichen Verkehrsmitteln hat ihren Ursprung in mehreren Quellen, wobei vier Hauptkategorien erhebliche Gesundheitsrisiken darstellen:

Feinstaub (PM2,5/PM10): Hauptsächlich aus Straßenstaub, Bremsverschleißpartikeln und Fasern der Fahrgastbekleidung. Die Konzentrationen liegen typischerweise zwischen 80 und 150 μg/m³ – mehr als das Vierfache des Raumluftqualitätsstandards von 35 μg/m³. Diese feinen Partikel dringen tief in die Atemwege ein und lösen Asthma, Bronchitis und andere Atemwegserkrankungen aus.

Mikroorganismen (Bakterien/Viren): Eine hohe Passagierdichte schafft ideale Bedingungen für die Luft- und Kontaktübertragung. Die Bakterienkonzentration kann 500–2000 KBE/m³ erreichen, wobei sich Influenzaviren, Coronaviren und andere Krankheitserreger in geschlossenen Räumen leicht ausbreiten und zu Kreuzinfektionsausbrüchen führen können.

Schädliche Gase und Gerüche: Der menschliche Stoffwechsel produziert CO₂ (die Konzentrationen steigen oft auf 800–2500 ppm), Schweiß und Körpergerüche. Zu den weiteren Schadstoffen gehören Schimmelgerüche aus Klimaanlagen und VOCs, die von Kraftstoff-/Elektrofahrzeugkomponenten freigesetzt werden und Schwindel, Schläfrigkeit und Atembeschwerden verursachen.

Andere Schadstoffe: Ozon, Formaldehyd und Passivrauchrückstände verursachen bei chronischer Exposition langfristige Schäden am Nerven- und Atmungssystem.

1.2 Warum spezielle Reinigungsmodule unverzichtbar sind

Herkömmliche Fahrzeugklimaanlagen dienen lediglich der Belüftung und Temperaturregelung und verfügen nicht über die Fähigkeit, Feinstaub zu filtern oder Mikroorganismen zu neutralisieren. Darüber hinaus führt ihre Abhängigkeit vom Außenluftaustausch zu Schadstoffen im Freien und ist bei Hochgeschwindigkeitsfahrten, schlechtem Wetter oder dem Betrieb der U-Bahn unpraktisch.

Spezielle Luftreinigungsmodule begegnen diesen Einschränkungen mit fahrzeugspezifischen Designs, die sich durch kompakte Größe, Vibrationsfestigkeit, geringen Energieverbrauch und hohe Reinigungseffizienz auszeichnen. Sie können in Klimaanlagenkanäle integriert oder unabhängig installiert werden und bieten kombinierte Belüftungs- und Reinigungsfunktionen – die einzige umfassende Lösung für die Luftverschmutzung in der Kabine im öffentlichen Nahverkehr.

2. Kernreinigungstechnologien und Funktionsprinzipien

Moderne Reinigungsmodule für den öffentlichen Nahverkehr nutzen zusammengesetzte Reinigungstechnologien, die physikalische Filterung, elektrostatische Adsorption, Photokatalyse und Niedertemperaturplasma integrieren, um Staubentfernung, Sterilisation, Geruchsbeseitigung und VOC-Abbau in einem zu erreichen.

2.1 Mehrschichtige physikalische Filtration

Die grundlegende Reinigungseinheit verwendet eine dreistufige Filterstruktur, die für Fahrzeugumgebungen mit hohem Luftstrom und hohem Staubgehalt optimiert ist:

· Vorfilter: Edelstahlgewebe oder Polyesterfaser fängt Haare und große Partikel (≥10 μm) ein. Waschbar und wiederverwendbar, um die Wartungskosten zu senken.

· Zwischenfilter: Aktivkohlefaser oder Vliesstoff filtern PM2,5-PM10-Partikel und absorbieren gleichzeitig Gerüche und VOCs. Entwickelt mit einer maximalen Dicke von 50 mm, um in kompakte Fahrzeugräume zu passen.

· HEPA-Filter: Glasfaserpapier der Güteklasse H13/H14 erreicht einen Wirkungsgrad von 99,97 % bei Partikeln mit einer Größe von nur 0,3 μm. Diese kritische Barriere fängt an Aerosolen haftende Bakterien und Viren ab und bildet die erste Verteidigungslinie gegen die Übertragung von Mikroben.

2.2 Elektrostatische Adsorptions- und Ionisierungstechnologien

Diese Technologien kombinieren eine hocheffiziente Staubentfernung mit Sterilisation und bieten gleichzeitig einen geringen Luftstromwiderstand und einen minimalen Energieverbrauch:

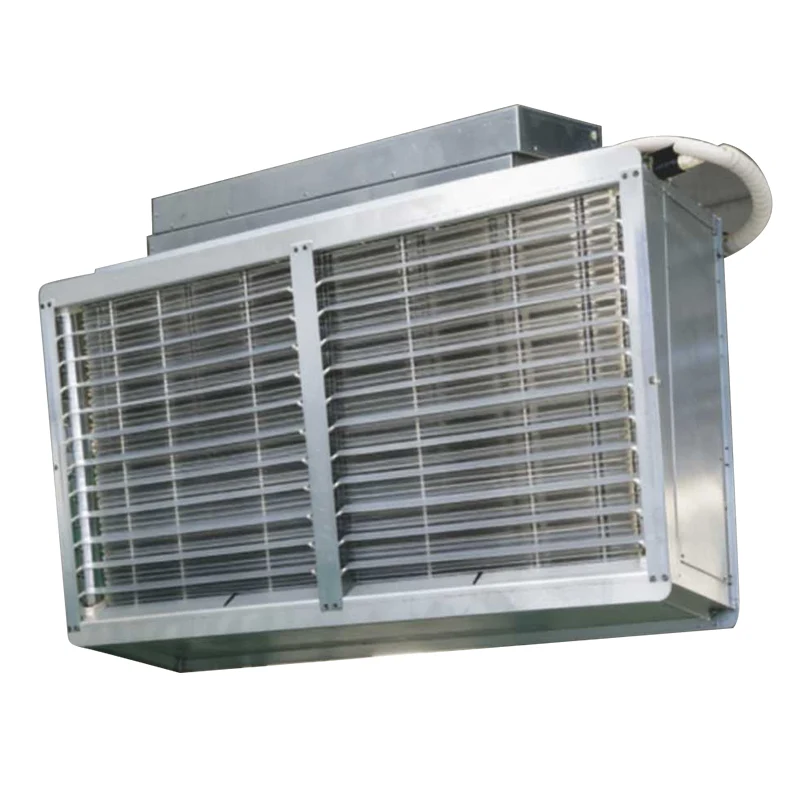

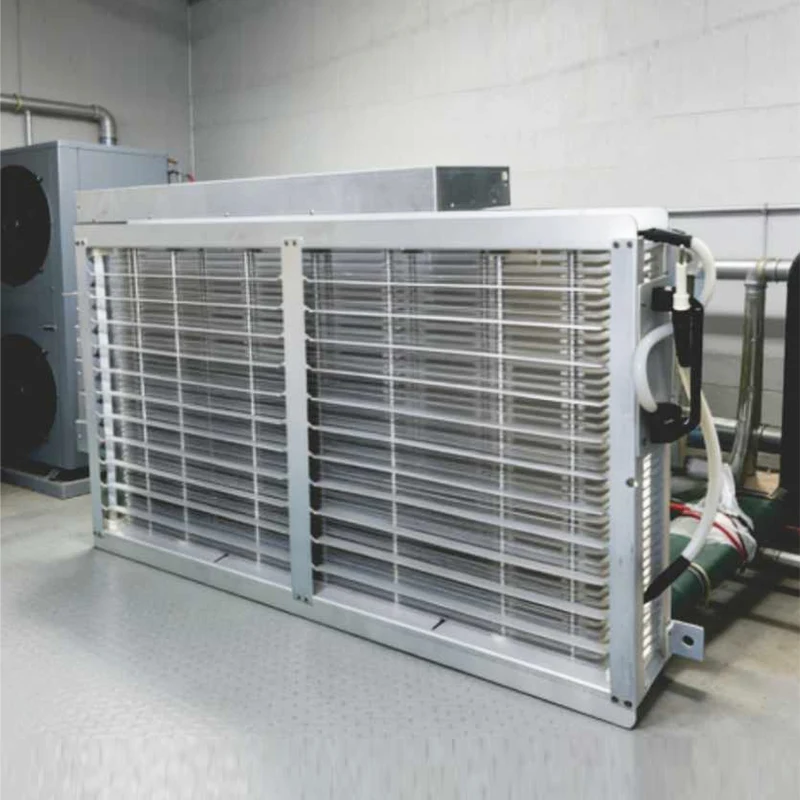

· IFD (Intense Field Dielectric) Elektrostatische Niederschlagung: Elektrische Hochspannungsfelder laden in der Luft befindliche Partikel auf, die dann von wabenförmigen Mikrokanälen eingefangen werden. Das starke elektrische Feld tötet gleichzeitig Bakterien und Viren ab. Mit einem Stromverbrauch von nur ~12 W und einem 30 % geringeren Luftstromwiderstand als herkömmliche Filter ist er ideal für Fahrzeuganwendungen mit hohem Luftstrom.

· Niedertemperaturplasma: Hochspannungsentladung erzeugt große Mengen positiver und negativer Ionen und Hydroxylradikale, die sich aktiv in der Kabine verteilen. Diese reaktiven Spezies zerstören virale RNA/DNA-Strukturen und bakterielle Zellmembranen und erreichen eine Sterilisationseffizienz von 99,99 % bei gleichzeitiger Zersetzung von Geruchsmolekülen und VOCs ohne Sekundärverschmutzung.

2.3 Photokatalyse und UV-Sterilisation

· UV-Sterilisation: Ultraviolettes Licht mit der Wellenlänge UV-C (254 nm) oder UV-A schädigt direkt mikrobielle Nukleinsäuren und tötet Bakterien und Viren ab. Die UV-A-Technologie bietet erhöhte Sicherheit für den Dauerbetrieb in Aufenthaltsräumen.

· Photokatalyse (TiO₂): Titandioxidbeschichtungen auf Filtern oder Aluminiumwabenstrukturen erzeugen unter UV-Bestrahlung stark oxidierende freie Radikale. Diese Radikale bauen VOCs und Mykotoxine ab und sorgen so für eine langanhaltende Geruchsbeseitigung und Sterilisation.

2.4 Integrierte Verbundreinigungslösungen

Führende Reinigungsmodule kombinieren mehrere Technologien für umfassende Leistung:

· Kanalintegrierte Module: In den Rücklauf-/Zufuhrkanälen der Klimaanlage installiert, strömt die Luft nacheinander durch MERV7-Vorfilter → photokatalytische GPCO-Einheiten → Plasmamodule für gleichzeitige Staubentfernung, Sterilisation und Geruchsbeseitigung, ohne Kabinenraum zu belegen.

· Deckenmontierte Module: Unabhängige, an Kabinendecken installierte Einheiten integrieren Ventilatoren, Verbundfilter und Plasmamodule für eine eigenständige Luftzirkulation. Ideal zur Nachrüstung älterer Fahrzeuge.

3. Strukturdesign und fahrzeugspezifische Anpassungen

Luftreinigungsmodule für öffentliche Verkehrsmittel sind so konstruiert, dass sie den besonderen Herausforderungen des Fahrzeugbetriebs standhalten: starke Vibrationen, große Temperaturbereiche, begrenzter Platz und strenge Energiebeschränkungen.

3.1 Kompakter modularer Aufbau

· Platzoptimierte Abmessungen: Maximale Dicke von 100 mm und Gewicht ≤15 kg/m² ermöglichen den Einbau in Klimaanlagenkanälen, Kabinendecken oder unter Sitzen, ohne den Fahrgastraum oder die Zugänglichkeit der Ausrüstung zu beeinträchtigen.

· Werkzeuglose Wartung: Das Schnellverschluss-Schnallendesign ermöglicht den Filterwechsel oder die Modulentfernung in weniger als 5 Minuten und entspricht damit den schnellen Wartungsanforderungen von Flotten öffentlicher Verkehrsmittel.

· Langlebige Materialien: Gehäuse aus flammhemmendem ABS oder einer Aluminiumlegierung bieten Stoßfestigkeit, Feuchtigkeitsschutz und Korrosionsbeständigkeit und funktionieren zuverlässig über einen Temperaturbereich von -20 °C bis 60 °C.

3.2 Vibrationsfestigkeit und Sicherheitsschutz

· Antivibrationsdesign: Interne Komponenten sind mit Silikonpolsterung gesichert, um Vibrationen von 0,5–2 g durch Fahrzeugbeschleunigung, Bremsen und Straßenunebenheiten standzuhalten und so ein Lösen oder Beschädigen von Komponenten zu verhindern.

· Elektrische Sicherheit: 12/24-V-DC-Stromversorgung, kompatibel mit den Bordnetzen des Fahrzeugs, mit Überspannungs-, Überstrom- und Kurzschlussschutz. Die Schutzart IP54 gewährleistet Staub- und Wasserbeständigkeit für einen sicheren Betrieb.

· Materialsicherheit: Alle Reinigungsmaterialien sind formaldehydfrei und geruchlos und erfüllen strenge Automobil-Umweltstandards, um sekundäre Verschmutzungsrisiken auszuschließen.

3.3 Intelligente Steuerung und energiesparender Betrieb

· Automatischer Betrieb: Integriert in Fahrzeugzündsysteme für automatischen Start/Stopp. Ausgestattet mit PM2,5- und CO₂-Sensoren, die die Lüftergeschwindigkeit und die Reinigungsmodi (Energiesparen/Standard/Boost) basierend auf der Luftqualität in Echtzeit automatisch anpassen.

· Extrem niedriger Energieverbrauch: Der Stromverbrauch eines einzelnen Moduls beträgt 10–50 W – 50 % niedriger als bei herkömmlichen Luftreinigern – und minimiert die Belastung der Fahrzeugbatterien. Das leise Lüfterdesign gewährleistet einen Betriebsgeräuschpegel von ≤ 45 dB, der vor dem Hintergrundgeräusch des Fahrzeugs nicht wahrnehmbar ist.

· Intelligente Überwachung: Integrierte Differenzdrucksensoren und Fehleralarmmodule sorgen für automatische Filterverstopfungswarnungen. Wartungsdaten können drahtlos an Flottenmanagementsysteme übertragen werden, um eine zentrale, intelligente Wartungsplanung zu ermöglichen.

4. Praxisnahe Anwendungen und bewährte Leistung

4.1 Bus- und Reisebusanwendungen

Busse und Reisebusse verwenden typischerweise deckenmontierte oder in Kanäle integrierte Module mit 2–4 Einheiten pro 10–12 Meter langem Fahrzeug:

· Fallstudie: Über 130 Busse in Zhangjiakou, China, wurden mit Niedertemperatur-Plasma-Reinigungsmodulen ausgestattet (4 Einheiten pro Bus). Der kontinuierliche Betrieb während des Betriebs erreichte eine Bakterien- und Vireninaktivierung von 99,99 %, reduzierte die PM2,5-Konzentration von 120 μg/m³ auf unter 35 μg/m³ und lieferte eine Geruchsentfernungseffizienz von 80 %.

4.2 Anwendungen für U-Bahn-Wagen

U-Bahn-Wagen mit ihren sehr beengten Platzverhältnissen und extremen Fahrgastdichten nutzen hauptsächlich kanalintegrierte Module, die in Klimaanlagen eingebettet sind (1-2 Sätze pro Wagen):

· Fallstudie 1: Pekinger U-Bahn-Linie 14 nachgerüstet mit „Vorfilter + elektrostatischen Verbundmedien“-Modulen, die einen Luftstrom von 600 m³/h pro Wagen liefern. Die PM2,5-Konzentrationen wurden von 98 μg/m³ auf 42 μg/m³ gesenkt, wobei die Gesamtkeimzahl um 60 % sank.

· Fallstudie 2: Die U-Bahn-Linien 1 und 5 von Shenzhen haben dreistufige Reinigungssysteme mit „zentraler Klimaanlage + HEPA + Aktivkohle“ implementiert, die eine PM2,5-Entfernung von 90 % und einen VOC-Abbau von 85 % erreichen, die Luftqualität in der Kabine erheblich verbessern und hartnäckige Gerüche beseitigen.

4.3 Verifizierte Reinigungsleistungsdaten

5. Fazit und Zukunftsausblick

Luftreinigungsmodule für Busse, U-Bahnen und Reisebusse haben sich zu einer unverzichtbaren Infrastruktur für moderne öffentliche Verkehrsmittel entwickelt und bewältigen die kritischen Herausforderungen der Luftqualität in engen Räumen mit hoher Belegung. Ihr fahrzeugspezifisches Design, umfassende Reinigungsfähigkeiten, intelligente Bedienung und geringer Wartungsaufwand machen sie zur einzigen praktischen Lösung zum Schutz der öffentlichen Gesundheit beim täglichen Pendeln.

Da das öffentliche Gesundheitsbewusstsein weiter steigt und die städtischen Verkehrsdienste höhere Qualitätsstandards anstreben, werden sich diese Module in Richtung größerer Integration, Intelligenz und langfristiger Wirksamkeit weiterentwickeln. Zukünftige Fortschritte werden KI-gestützte adaptive Reinigung, Selbstreinigungstechnologien und die nahtlose Integration mit Fahrzeugtelematiksystemen umfassen, wodurch deren Leistung und Wert weiter gesteigert werden.

Durch die Schaffung saubererer und gesünderer mobiler Umgebungen verbessern Luftreinigungsmodule nicht nur das Fahrgasterlebnis, sondern spielen auch eine entscheidende Rolle bei der Verringerung der Ausbreitung von Atemwegserkrankungen, der Verbesserung der öffentlichen Gesundheit in Städten und der Verbesserung der allgemeinen Lebensqualität in der Stadt.
