DC-Hochspannungsmodul

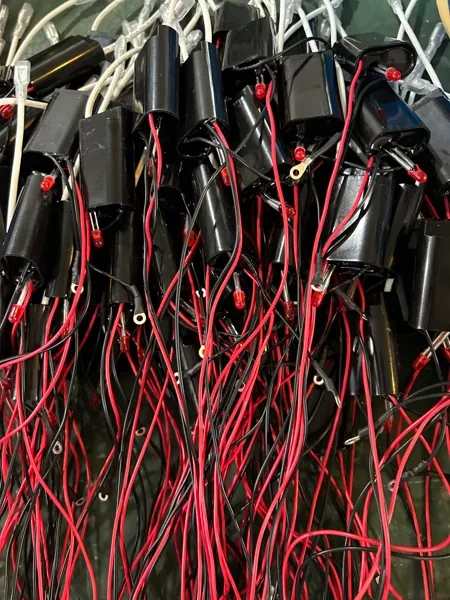

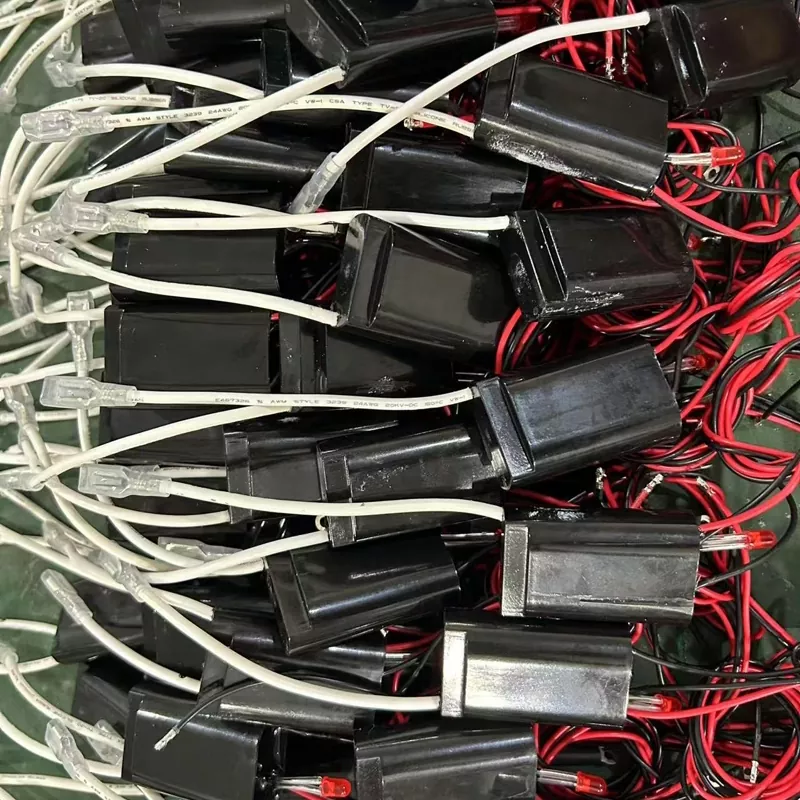

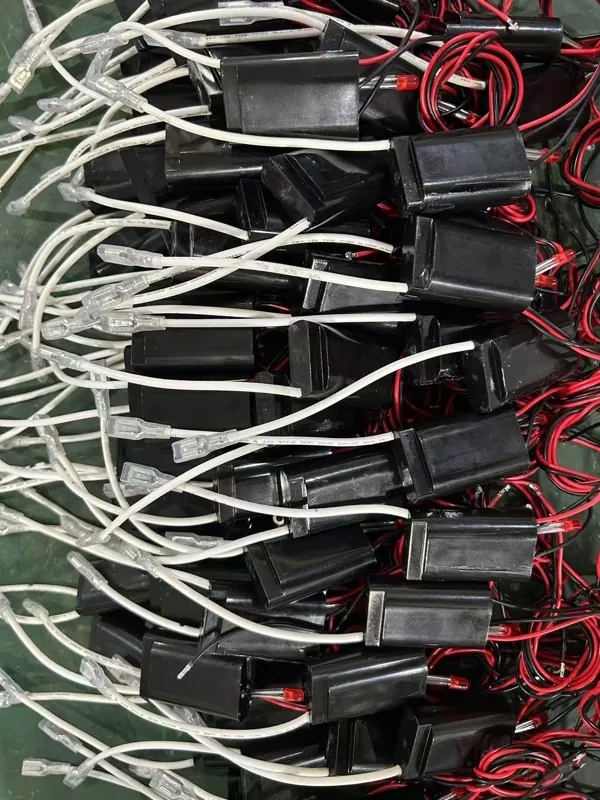

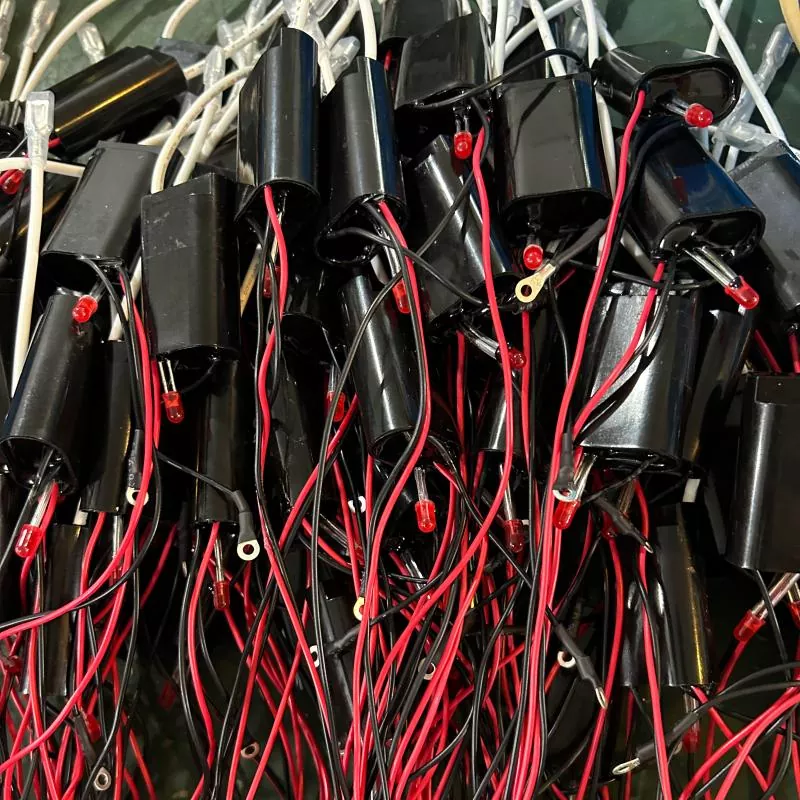

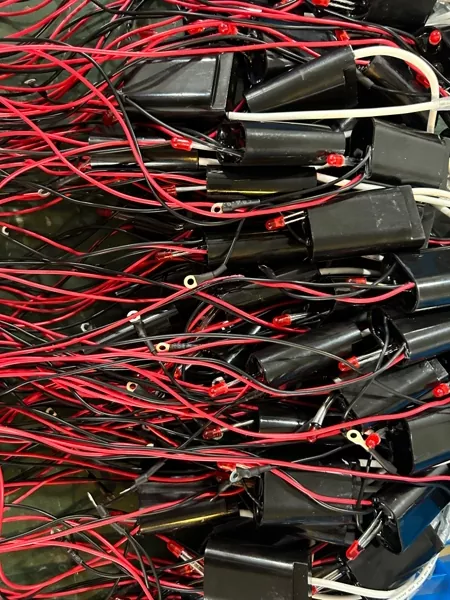

Das DC-Hochspannungsmodul von DeFa ist ein kompaktes Netzteil, das einen stabilen Hochspannungsausgang für elektrostatische Ausfällung, Erzeugung negativer Ionen und Plasmaanwendungen mit geringem Stromverbrauch erzeugt. Je nach Verwendungszweck wird das Modul auch als ESP-Modul, Negativ-Ionen-Modul oder Hochspannungsgenerator bezeichnet. Es wird von Shengyuan Technology unter der Marke DeFa geliefert.

Mit einer Grundfläche von 51 × 32 × 19 mm und einer Nennleistungsaufnahme von 3 W ist das Modul für die Integration in Luftreiniger, tragbare Desinfektionsgeräte, medizinische und Wellnessgeräte sowie andere Geräte vorgesehen, bei denen eine kleine Hochspannungsquelle erforderlich ist. Die Eingangsoptionen umfassen DC 5 V und DC 12 V, während die Ausgangsspannung je nach Modell im Bereich von 5 kV bis 9 kV eingestellt wird.

Elektrische und mechanische Parameter

Funktionsweise des Moduls

Das Modul wandelt eine niedrige DC-Eingangsspannung über einen Aufwärtstransformator und eine Gleichrichterschaltung in eine hohe DC-Ausgangsspannung um. Ein eingebauter Oszillator treibt die Primärseite des Transformators an und der Ausgang wird gleichgerichtet, um eine stabile Hochspannung zu erzeugen. Der Schaltkreis ist darauf ausgelegt, den Ausgangsstrom auf ein sicheres Niveau zu begrenzen, was für Anwendungen wichtig ist, bei denen die Hochspannung der Luft ausgesetzt ist oder in der Nähe von Menschenkontakt verwendet wird.

Für Anwendungen mit negativen Ionen ist das Modul so konfiguriert, dass es eine negative Ausgangspolarität erzeugt. Bei der elektrostatischen Abscheidung wird an die Entladungselektrode und die Kollektorplatte die gleiche Hochspannung angelegt. Bei Plasmaanwendungen kann das Modul eine kleine dielektrische Barriere-Entladungszelle antreiben.

Überlegungen zur Integration

Kompakte Größe

Die Grundfläche von 51 × 32 × 19 mm ermöglicht die Installation in tragbaren Luftreinigern, Desktop-Desinfektionsgeräten, Auto-Lufterfrischern und Handgeräten. Je nach Kundenwunsch können Befestigungslöcher oder doppelseitige Klebepads angebracht werden.

Eingangs- und Ausgangsverkabelung

Eingangsanschlüsse sind als Stiftleisten oder als Lötanschlüsse erhältlich. Der Hochspannungsausgang erfolgt über einen silikonisolierten Draht, um einen Lichtbogenüberschlag zu verhindern und einer kontinuierlichen Biegung standzuhalten. Die Länge der Hochspannungsleitung kann angegeben werden.

Sicherheit und Isolierung

Das Modul ist in einem flammhemmenden Gehäuse gekapselt, das den internen Schaltkreis vor Staub und Feuchtigkeit schützt. Der Hochspannungsausgang ist vom Niederspannungseingang isoliert. Der Ausgangsstrom ist von Natur aus begrenzt, wodurch das Risiko eines Stromschlags im Normalbetrieb verringert wird. Allerdings sollte das Modul immer in einem fertigen Produkt mit entsprechender Isolierung um den Hochspannungsanschluss herum eingeschlossen sein.

EMV und Lärm

Die Schaltfrequenz ist so gewählt, dass hörbare Geräusche und elektromagnetische Störungen minimiert werden. Bei Bedarf kann für sensible Anwendungen ein externer RC-Filter oder ein abgeschirmtes Kabel empfohlen werden.

Typische Anwendungen

• Luftreiniger:Betreibt elektrostatische Abscheiderplatten oder Negativ-Ionen-Generatoren in Wohn- und tragbaren Geräten.
• Negativ-Ionen-Geräte:Wird in Desktop-Ionisierern, Auto-Lufterfrischern und persönlichen Wellnessprodukten verwendet.
• Plasmamodule:Treibt kleine Plasmageneratoren zur Geruchsbeseitigung und Oberflächendesinfektion an.
• Medizin und Gesundheitswesen:Geeignet für Desinfektionskammern mit geringer Leistung, Dentalabsaugsysteme und Laborluftreinigungsmodule.
• HVAC-Zubehör:Installiert in Gebläsekonvektoren oder kanalmontierten Ionisatoren zur kontinuierlichen Luftaufbereitung.

Anpassungsoptionen

• Ausgangsspannung:Je nach Modell fest auf 5 kV, 6 kV, 7 kV, 8 kV oder 9 kV eingestellt. Benutzerdefinierte Werte können ausgewertet werden.
• Eingangsspannung:Standardmäßig DC 5 V oder DC 12 V. Für Großbestellungen sind möglicherweise andere Spannungen verfügbar.
• Polarität:Es kann zwischen negativer und positiver Ausgabe gewählt werden. Bei Luftreinigungsanwendungen kommt es häufig zu einem negativen Ausgang.
• Leitungslänge und Steckertyp:Länge und Anschluss der Hochspannungsleitung können individuell angepasst werden.
• Gehäuse und Montage:Das Modul kann ohne Gehäuse zur direkten Leiterplattenintegration oder mit Montageflanschen geliefert werden.

Zuverlässigkeit und Tests

Jedes Modul wird vor dem Versand auf Ausgangsspannung, Eingangsstrom und Isolationsintegrität geprüft. Zu den Beispieltests gehören Dauerbetrieb bei Volllast über 48 Stunden und Temperaturwechsel zwischen -10 °C und +60 °C. Für medizinische oder großvolumige Anwendungen können zusätzliche Testberichte bereitgestellt werden.

Häufig gestellte Fragen

Kann die Ausgangsspannung während des Betriebs angepasst werden?

Nein. Die Ausgangsspannung ist werkseitig entsprechend dem ausgewählten Modell festgelegt. Wenn ein variabler Ausgang benötigt wird, wäre ein anderes Modul oder ein externer Steuerkreis erforderlich. Wir können maßgeschneiderte Lösungen für Großprojekte besprechen.

Woher weiß ich, welche Ausgangsspannung ich wählen soll?

Die erforderliche Ausgangsspannung hängt vom Elektrodenabstand und der Zielanwendung ab. Für Negativionengeneratoren sind 5 kV bis 7 kV üblich. Für Elektrofilter mit größeren Plattenspalten können 8 kV bis 9 kV erforderlich sein. Unser technisches Team kann Ihnen basierend auf Ihrer Elektrodenkonfiguration behilflich sein.

Produziert dieses Modul Ozon?

Das Modul selbst erzeugt kein Ozon direkt. Ozon kann entstehen, wenn die Hochspannung an eine scharfe Elektrode in Luft angelegt wird, insbesondere bei höheren Spannungen. Wenn die Ozonkontrolle ein Problem darstellt, kann die Ausgangsspannung unter 6 kV gehalten werden oder ein anderes Elektrodendesign verwendet werden.

Ist das Modul sicher für den Einsatz in Haushaltsgeräten?

Das Modul ist mit begrenztem Ausgangsstrom und gekapselter Isolierung ausgelegt. Bei Installation in einem ordnungsgemäß geerdeten Gerät erfüllt es die Sicherheitsanforderungen für Niederspannung im Haushalt. Die Hochspannungsausgangsverkabelung muss jedoch umschlossen sein und darf für den Benutzer nicht zugänglich sein.

Wie hoch ist die typische Lebensdauer des Moduls?

Unter normalen Betriebsbedingungen und innerhalb des angegebenen Temperaturbereichs hat das Modul eine erwartete Lebensdauer von mehr als 20.000 Stunden. Die Hauptfehlerfaktoren sind Überspannungseingang und Dauerbetrieb bei maximaler Temperatur. Das richtige Wärmemanagement im Hostgerät verbessert die Langlebigkeit.

Kann ich ein Muster zur Bewertung bestellen?

Ja. Für die Prototypenerstellung und Tests stehen Musterbestellungen zur Verfügung. Geben Sie bei der Bestellung die gewünschte Eingangsspannung, Ausgangsspannung, Polarität und Leitungslänge an.

Über Shengyuan Technology

Shengyuan Technology (Marke DeFa) entwickelt seit über 20 Jahren Hochspannungsnetzteile und Plasmaerzeugungssysteme. Das Unternehmen beliefert Hersteller in Nordamerika, Europa und Asien mit Komponenten und Komplettsystemen. Das hier beschriebene DC-Hochspannungsmodul basiert auf der gleichen Kerntechnologie, die auch in größeren industriellen Reinigungsgeräten verwendet wird, und ist für kompakte und verbraucherorientierte Anwendungen angepasst.
