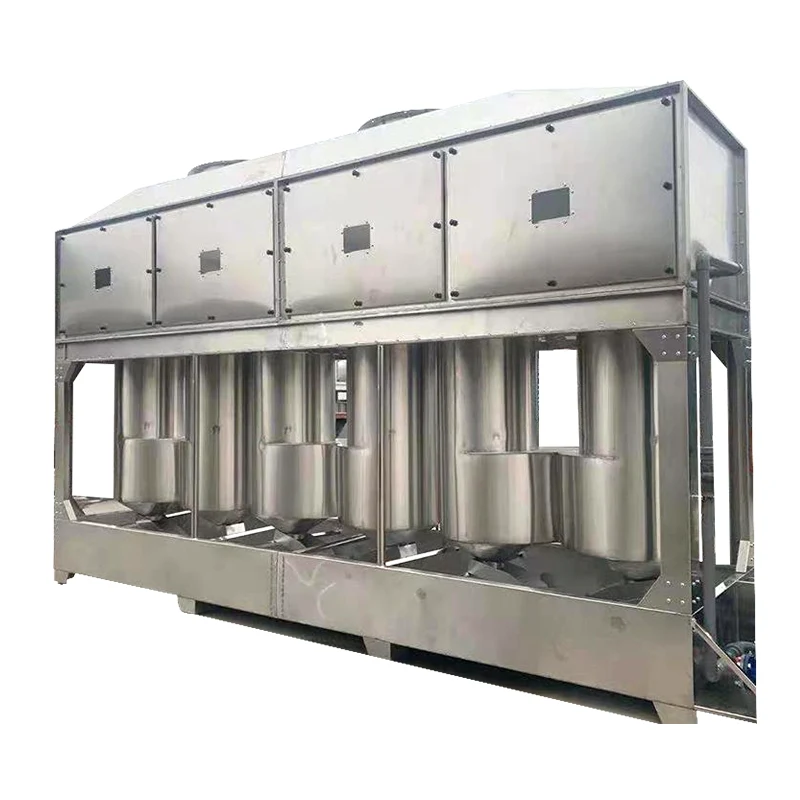

Zyklon-Hybrid-Sprühturm

Der Cyclone Hybrid Spray Tower ist ein hocheffizientes Nassabgasbehandlungsgerät der neuen Generation, das die traditionelle Sprühwaschtechnologie mit der Zyklon-Hybrid-Trenntechnologie integriert. Es ist in erster Linie für die umfassende Behandlung industrieller Säure-Base-Abgase, Staubpartikel, Öldämpfe und Geruchsemissionen konzipiert.

Im Gegensatz zu herkömmlichen Sprühtürmen, die ausschließlich auf einstufiger Wasserwäsche basieren, erreicht diese Anlage eine deutlich verbesserte Reinigungseffizienz durch mehrere Prozesse: Hochgeschwindigkeits-Zyklonturbulenz, mehrstufiges Zerstäuben, ausreichender Gas-Flüssigkeits-Kontakt und Zyklon-Dehydratisierungstrennung. Es hat sich zur Standard-Kernausrüstung für die Vorbehandlung von Industrieabgasen, die Tiefenreinigung im mittleren Stadium und die umweltgerechte Entsorgung entwickelt. Es ist an Bedingungen mit hohem Luftstrom, hoher Konzentration und komplexen Abgasgemischen anpassbar und wird häufig in den Bereichen Maschinenverarbeitung, chemische Fertigung, Malerei, Elektronik, Pharmazie, Druck und Färberei sowie kommunale Desodorierungsanwendungen eingesetzt. Es löst effektiv Probleme in der Industrie wie hohe Staubkonzentrationen, übermäßige Säure-Base-Gasemissionen, starker Nebel und nicht konforme Reinigung.

Funktionsprinzip

Der Cyclone Hybrid Spray Tower verfügt über eine vertikale, zylindrische, korrosionsbeständige Gehäusestruktur und bietet hervorragende Säure- und Alkalibeständigkeit, Korrosionsschutz und Alterungsbeständigkeit. Der Reinigungsprozess erfolgt in drei aufeinanderfolgenden Phasen:

1. Zyklon-Vorabscheidung: Abgase treten tangential durch den unteren Einlass in den Turm ein und bilden unter der Wirkung von Zyklon-Führungsstrukturen einen rotierenden, turbulenten Luftstrom mit hoher Geschwindigkeit. Die Zentrifugalkraft vervollständigt zunächst die Trägheitsabscheidung großer Staubpartikel, Tröpfchen und Verunreinigungen.

2. Mehrstufiges Sprühwaschen: Der Luftstrom steigt dann durch mehrere zerstäubte Sprühzonen auf. Ein Hochdrucksprühsystem zerstäubt zirkulierendes Wasser in feine Nebeltröpfchen, die im vollständigen Gegenstromkontakt mit dem Abgas stehen und Säure-Base-Gase, VOCs, Rauch und Geruchsmoleküle adsorbieren, neutralisieren und abbauen.

3. Zyklon-Entwässerung und Entfeuchtung: Schließlich durchläuft das Gas ein Zyklon-Entwässerungs- und Entfeuchtungsmodul, das Wasserdampf und Tröpfchen auffängt. Trockenes, sauberes Gas wird unter Einhaltung der Emissionsnormen von der Turmspitze abgeführt.

Kernvorteile

Als verbesserte Version herkömmlicher Sprühtürme behebt der Cyclone-Hybrid-Sprühturm kritische Probleme in der Branche, darunter geringe Reinigungseffizienz, häufiges Verstopfen, hoher Luftwiderstand, schlechte Anpassungsfähigkeit an die Arbeitsbedingungen und starke Nebelmitnahme. Die wichtigsten Wettbewerbsvorteile gegenüber herkömmlichen Waschgeräten sind:

1. Zyklon-Hybridreinigung für überlegene Behandlungseffizienz

Herkömmliche Sprühtürme basieren ausschließlich auf der Wasserwäsche, was zu einer kurzen Gasverweilzeit und einer ungleichmäßigen Gas-Flüssigkeits-Mischung führt, mit begrenzter Wirksamkeit für Abgase mittlerer bis hoher Konzentration. Der Cyclone Hybrid Spray Tower verfügt über eine innovative tangentiale Lufteinlassstruktur, die Hochgeschwindigkeits-Rotationsturbulenzen erzeugt und so eine primäre Vorbehandlungsabscheidung großer Partikel durch Zentrifugalkraft ermöglicht.

Die Hochgeschwindigkeitszyklonstruktur verlängert effektiv die Verweilzeit des Gases im Turm. In Kombination mit einem mehrschichtigen Zerstäubersystem mit hoher Dichte, das die zirkulierende Waschflüssigkeit vollständig in feinen Nebel zerstäubt, wird ein umfassender, totwinkelfreier Kontakt zwischen Abgas und Waschlösung erreicht. Dies bietet eine Reinigungseffizienz von über 95 % für Säure-Base-Abgase und eine stabile Entfernungseffizienz von über 90 % für Partikel, wodurch komplexe gemischte Abgasbedingungen problemlos bewältigt werden und strenge Umweltemissionsstandards eingehalten werden.

2. Die packungsfreie offene Struktur verhindert Verstopfungen und Ablagerungen

Herkömmliche Sprühtürme sind auf Packungsschichten angewiesen, um die Kontaktfläche zwischen Gas und Flüssigkeit zu vergrößern. Packungsporen absorbieren jedoch leicht Staubverunreinigungen und klebrige Verunreinigungen, was mit der Zeit zu Staubansammlung, Verhärtung und Ablagerungen führt. Dies führt zu einem erhöhten Luftwiderstand, einem verringerten Luftstrom und Reinigungsfehlern, wodurch häufige Stillstände zur Demontage und Reinigung erforderlich werden, was die Produktion stört und die Wartungskosten erhöht.

Der Cyclone-Hybrid-Sprühturm verzichtet auf das traditionelle Packungsdesign und setzt auf eine offene Zyklon-Hybridstruktur ohne leicht verstopfte Poren. Durch den turbulenten Luftstrom und die kontinuierliche Wassernebelwäsche entsteht ein Selbstreinigungseffekt, bei dem Verunreinigungen schnell in den Wassertank fallen, ohne sich anzusammeln. Diese außergewöhnliche Beständigkeit gegen Verstopfung, Ablagerungen und klebrige Verunreinigungen ermöglicht einen langfristig stabilen Betrieb unter rauen Industriebedingungen mit hohem Staub-, Feuchtigkeits- und Verunreinigungensgrad und reduziert so Geräteausfälle und Ausfallzeiten erheblich.

3. Geringer Luftwiderstand und hoher Durchsatz für energieeffizienten Dauerbetrieb

Herkömmliche gepackte Sprühtürme weisen aufgrund zahlreicher interner Hindernisstrukturen einen hohen Luftwiderstand auf, was zu einer Dämpfung des Luftstroms, einer hohen Lüfterlast und einem erhöhten Stromverbrauch führt. Der Cyclone Hybrid Spray Tower verfügt über glatte, ungehinderte interne Luftkanäle ohne redundante Blockierungsstrukturen, was zu einem extrem niedrigen Gesamtsystemwiderstand führt.

Es behält den ursprünglichen Luftdruck und die Belüftungskapazität der Rohrleitung bei, ohne dass eine Lüfterverstärkung erforderlich ist, wodurch der Energieverbrauch der Anlage effektiv gesenkt wird. Das System unterstützt 7 x 24 Stunden ununterbrochenen, stabilen Betrieb mit konstantem Luftstrom und Reinigungsleistung und passt sich perfekt an die kontinuierlichen, großvolumigen industriellen Abgasbehandlungsanforderungen an, während gleichzeitig Reinigungseffizienz und Energieeinsparungen in Einklang gebracht werden.

4. Hocheffiziente Zyklonentwässerung eliminiert weißen Rauch und Korrosion der Ausrüstung

Herkömmliche Sprühgeräte stoßen häufig Abgase aus, die große Mengen feiner Nebeltröpfchen enthalten, was zu weißen Rauch- und Wasserdampfemissionen führt, die sich negativ auf die Fabrikumgebung auswirken. Dies führt auch zur Ansammlung von Rohrleitungswasser, zur Korrosion der Ventilatorfeuchtigkeit und zum Mitreißen von sekundärem Staub, was die Lebensdauer des gesamten Abgassystems verkürzt.

Der Cyclone-Hybrid-Sprühturm ist oben mit einem speziellen Zyklon-Entwässerungs- und Entfeuchtungsmodul ausgestattet, das feine Nebeltröpfchen und Restfeuchtigkeit präzise abfängt und so eine vollständige Gas-Wasser-Trennung erreicht. Das austretende Gas ist trocken und sauber, sodass kein weißer Rauch und kein Wasserdampf an der Quelle mitgerissen werden. Dadurch werden nachgeschaltete Rohrleitungen, Ventilatoren und andere unterstützende Geräte effektiv geschützt, Korrosionsschäden reduziert und die Lebensdauer des gesamten Reinigungssystems verlängert.

5. Korrosionsbeständig, wartungsfreundlich und mit hervorragendem Preis-Leistungs-Verhältnis

Das mit einem integrierten korrosionsbeständigen Gehäuseformungsprozess konstruierte Gerät bietet eine ausgezeichnete Säure- und Alkalibeständigkeit, Korrosionsschutz, Alterungsbeständigkeit und hohe Temperaturtoleranz und passt sich verschiedenen korrosiven Abgasbehandlungsbedingungen an. Seine robuste Struktur führt zu extrem niedrigen Ausfallraten.

Das einfache und kompakte Design ermöglicht eine einfache Demontage und Wartung. Das Wasserzirkulationssystem kann wiederverwendet werden, wobei der Verlust an Verbrauchsmaterialien minimal ist und kein häufiges Verpacken oder Auswechseln von Filterelementen erforderlich ist, wodurch Material- und Arbeitskosten erheblich eingespart werden. Es ist sowohl mit neuen industriellen Umweltschutzprojekten als auch mit der Nachrüstung alter Sprühgeräte kompatibel und bietet umfassende Anpassungsfähigkeit und schnelle Implementierung sowie einen langfristig stabilen, konformen Betrieb mit einer einzigen Installation.

Primäre Anwendungsszenarien

· Maschinenverarbeitung: Behandlung von Schleifstaub, Schneidöldämpfen und Schweißrauch

· Chemische Produktion: Neutralisierung von Säure-Base-Abgasen und Absorption chemischer Gerüche

· Lackieren und Beschichten: Vorbehandlung von Farbnebel und organischen Abgasen

· Elektronikindustrie: Entfernung von Lötrauch und chemischen Reinigungsdämpfen

· Pharmazeutika: Behandlung von Fermentationsgerüchen und Lösungsmittelemissionen

· Drucken und Färben: Entfernung von Tintengerüchen und Farbstoffemissionen

· Kommunale Desodorierung: Geruchskontrolle in Müllstationen, Kläranlagen und öffentlichen Toiletten

Abschluss

Der Cyclone-Hybrid-Sprühturm stellt einen bedeutenden Fortschritt in der Nassabgasbehandlungstechnologie dar und überwindet effektiv die Einschränkungen herkömmlicher Sprühtürme. Mit seinen Kernvorteilen der Zyklon-Hybridreinigung, dem packungsfreien Anti-Verstopfungs-Design, dem geringen Energieverbrauch, der effizienten Entwässerung und der einfachen Wartung ist es zur bevorzugten Lösung für die umfassende Behandlung industrieller Säure-Base-Abgase, Staubrauch und VOC-Geruch geworden.

Da die Umweltvorschriften immer strenger werden, bietet der Cyclone Hybrid Spray Tower Unternehmen eine zuverlässige, kostengünstige und konforme Abgasbehandlungslösung, die eine nachhaltige industrielle Entwicklung unterstützt und gleichzeitig sicherstellt, dass Umweltschutzanforderungen erfüllt werden.
