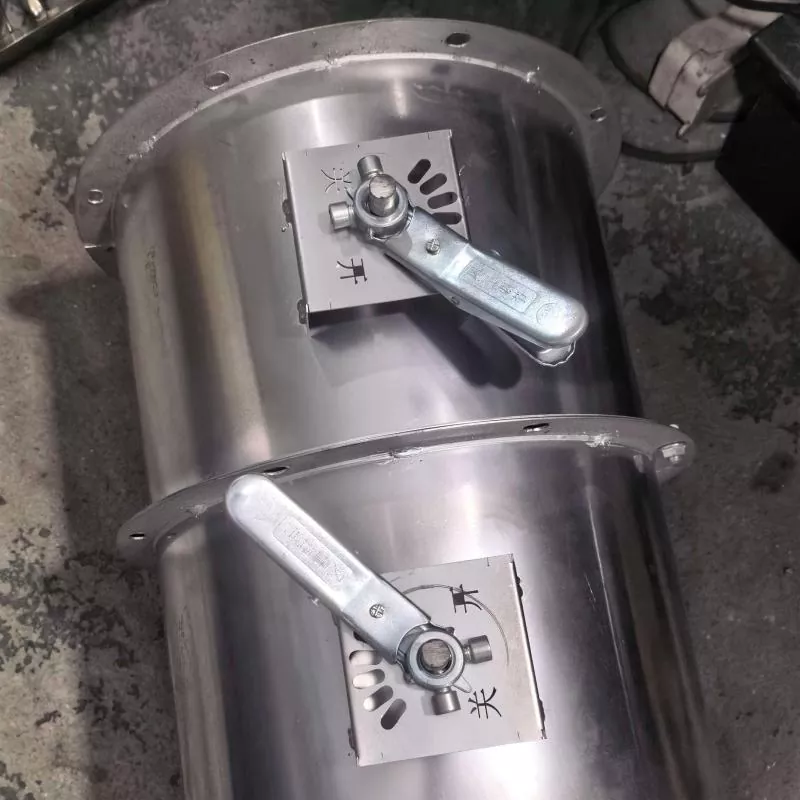

Lüftungskontrollklappe

DeFa-Lüftungsklappen werden zur Steuerung des Luftstroms in HVAC-Systemen, Reinräumen, industrieller Prozesslüftung und Tunnel- oder U-Bahn-Luftbehandlung eingesetzt. Die Produktpalette umfasst motorisierte Regelklappen, manuelle Ausgleichsklappen, pneumatische Absperrklappen und Feuer-/Rauchklappen. Die Dämpfer werden von Shengyuan Technology (Marke DeFa) hergestellt, das über mehr als 20 Jahre Erfahrung in der Umweltkontrollausrüstung und elektronischen Hochspannungssystemen verfügt.

Es können Standard- und Sondergrößen geliefert werden. Materialauswahl, Antriebstyp, Steuersignal und Leckageklasse werden entsprechend den Anforderungen des Kanalsystems konfiguriert. In den folgenden Abschnitten werden die wichtigsten technischen Daten, Konstruktionsdetails, Auswahlpunkte und Wartungsempfehlungen erläutert.

Technische Daten

Konstruktionsdetails

Rahmen und Klingen

Der Rahmen besteht aus verzinktem Stahl oder Edelstahl mit Flansch- oder Steckverbindung. Die Klingen sind für Steifigkeit profiliert und in Einzel- oder Mehrklingenanordnung erhältlich. Für korrosive Umgebungen kann Edelstahl 316 oder epoxidbeschichteter verzinkter Stahl spezifiziert werden.

Dichtungen und Lager

Flügelkantendichtungen und Rahmendichtungen reduzieren die Leckage im geschlossenen Zustand. Nylon- oder Bronzelager tragen die Messerwellen. Diese Lager sind so ausgewählt, dass sie eine geringe Reibung bieten, ohne dass eine regelmäßige Schmierung erforderlich ist.

Aktuatormontage

Elektrische und pneumatische Antriebe werden mit einer Universalklemme oder Direktkupplung auf der Klappenwelle montiert. Federrücklaufantriebe werden dort eingesetzt, wo die Klappe bei Stromausfall in eine sichere Position zurückfallen muss. Die Verkabelung des Antriebs und die Positionsanzeige bleiben nach der Installation zugänglich.

Auswahlrichtlinien

Bei der Auswahl eines Dämpfers sollten folgende Punkte beachtet werden:

• Steuerfunktion:Wählen Sie für die Modulation des Luftstroms eine leckagearme Klappe mit analogem Steuersignal. Zur einfachen Absperrung reicht eine Zweistellungsklappe mit Auf-/Zu-Antrieb aus.
• Kanaldruck:Die Dicke des Klappenblatts und der Welle muss dem statischen Druck im Kanal entsprechen. Systeme mit höherem Druck erfordern eine verstärkte Konstruktion.
• Leckageanforderung:Anwendungen wie Reinräume oder Labore erfordern häufig Leckagen der Klasse 0 oder 1. Allgemeine Komfortsysteme können Klasse 2 oder 3 verwenden.
• Umgebungsbedingungen:Außeninstallationen erfordern wetterfeste Antriebe und korrosionsbeständige Materialien. Küchenabluft- oder Chemikalienabgaskanäle benötigen möglicherweise eine Edelstahlkonstruktion.
• Brandschutz:Wenn der Kanal durch eine Brandschutzwand verläuft, muss eine zertifizierte Brandschutzklappe ausgewählt und gemäß den örtlichen Vorschriften installiert werden.

Qualitätssicherung und Prüfung

DeFa-Dämpfer werden unter einem dokumentierten Qualitätsmanagementsystem hergestellt. Jede Charge wird auf Klingenausrichtung, Dichtungsintegrität und Betätigungsfunktion überprüft. Dichtheitsprüfungen werden stichprobenartig nach EN 1751 oder GB/T 14294 durchgeführt. Brandschutzklappen werden in zugelassenen Laboren geprüft und mit den entsprechenden Prüfberichten geliefert.

Für Projekte, die zusätzliche Dokumentation erfordern, können wir Materialzertifikate, Aktuatorzyklustestaufzeichnungen und Werksabnahmetestberichte bereitstellen.

Installationshinweise

• Montieren Sie die Klappe in einem geraden Kanalabschnitt. Ein gerader Verlauf von mindestens 2 bis 3 Kanaldurchmessern vor und nach der Klappe reduziert Turbulenzen und verbessert die Regelgenauigkeit.
• Befolgen Sie bei Brandschutzklappen die auf dem Etikett angegebene Einbaurichtung und dichten Sie den Ringspalt mit zugelassenem Brandschutzmaterial ab.
• Überprüfen Sie, ob die Drehrichtung des Stellantriebs mit dem Steuersignal übereinstimmt. Wenn mehrere Dämpfer verwendet werden, stellen Sie vor dem Systemstart Adressen und Signalbereiche ein.
• Stellen Sie in der Nähe der Klappe eine Zugangsklappe bereit, um eine Inspektion und den Austausch des Stellantriebs zu ermöglichen, ohne den Kanal durchtrennen zu müssen.

Wartung und Fehlerbehebung

Routinekontrollen

• Jeden Monat: Überprüfen Sie die Klingen und Dichtungen visuell auf Staubansammlungen oder Fremdkörper.
• Vierteljährlich: Lassen Sie den Dämpfer seinen gesamten Bereich durchlaufen und überprüfen Sie, ob die Positionsrückmeldung mit dem tatsächlichen Blattwinkel übereinstimmt.
• Jedes Jahr: Testen Sie den ausfallsicheren Betrieb der Feuer-/Rauchschutzklappen und ersetzen Sie abgenutzte Dichtungen oder Antriebsbatterien.

Häufige Fehler

• Dämpfer reagiert nicht auf Steuersignal:Überprüfen Sie die Verkabelung, die Stromversorgung des Stellantriebs und die Signalpolarität. Wenn der Aktuator ein Signal empfängt, sich aber nicht bewegt, reicht das Drehmoment möglicherweise aufgrund des Kanaldrucks oder der Blockierung der Rotorblätter nicht aus.
• Luftleckage in geschlossener Position:Überprüfen Sie die Klingenkantendichtungen auf Verschleiß oder Fehlausrichtung. Passen Sie bei Bedarf die Messeranschläge an.
• Übermäßiges Betriebsgeräusch:Überprüfen Sie, ob die Rotorblätter locker sind, die Lager verschlissen sind oder ob es Vibrationen im Kanal gibt. Ziehen Sie die Wellenkupplungen fest und fügen Sie bei Bedarf Kanalversteifungen hinzu.

Häufig gestellte Fragen

Kann ich einen Dämpfer in einer nicht standardmäßigen Größe bekommen?

Ja. Kundenspezifische Größen werden hergestellt, um nicht standardmäßigen Kanalabmessungen zu entsprechen. Geben Sie für ein genaues Angebot die Öffnungsgröße, den Flanschtyp und die erforderliche Leckageklasse an.

Was ist der Unterschied zwischen Gegenlamellen- und Parallellamellendämpfern?

Gegenläufige Lamellendämpfer drehen benachbarte Lamellen in entgegengesetzte Richtungen und sorgen so für eine linearere Luftströmungscharakteristik. Sie werden bevorzugt zur modulierenden Regelung eingesetzt. Parallellamellenklappen bewegen alle Lamellen in die gleiche Richtung und werden hauptsächlich für den Betrieb „Auf/Zu“ oder „Zweistellungsbetrieb“ verwendet.

Liefern Sie Klappen mit schnell wirkenden Aktuatoren für Sicherheitssysteme?

Ja. Elektrische Antriebe mit Federrückstellung und pneumatische Antriebe mit Schnellentlüftungsventilen können Schließzeiten von wenigen Sekunden erreichen. Diese werden oft für den Rauchschutz oder die Notfallisolierung spezifiziert.

Kann der Dämpfer in einer Umgebung mit hoher Luftfeuchtigkeit verwendet werden?

Die Konstruktion aus Edelstahl oder beschichtetem verzinktem Stahl mit Antriebsschutz IP54 oder höher eignet sich für Bereiche mit hoher Luftfeuchtigkeit wie Schwimmbäder oder Küstenanlagen. Auch abgedichtete Lager und Dichtungen sollten gewählt werden.

Welche Unterlagen liegen den Brandschutzklappen bei?

Zu zertifizierten Brandschutzklappen gehören Prüfbericht, Konformitätsbescheinigung und Einbauanleitung. Die spezifischen Dokumente hängen von der gewünschten Zertifizierungsnorm ab, z. B. GB, EN oder UL.

Über DeFa

DeFa ist die Produktmarke von Shengyuan Technology, einem Hersteller, der sich auf Hardware zur Umweltkontrolle und elektronische Hochspannungssysteme spezialisiert hat. Die Dämpfungsprodukte des Unternehmens profitieren von der gleichen technischen Disziplin wie seine Stromversorgungs- und Reinigungsgeräte, mit besonderem Augenmerk auf Materialauswahl, Toleranzen und langfristige Zuverlässigkeit.
