Abgasbehandlung von Biomassekesseln

Rauchgas aus Biomassekesseln enthält starken Staub, hohe Feuchtigkeit, Teer, Schwefeldioxid SO2 und Stickoxide (NOx). Außerdem entstehen offene Funken, die leicht zur Verschmutzung des Filterbeutels und zur Korrosion der Ausrüstung führen können.

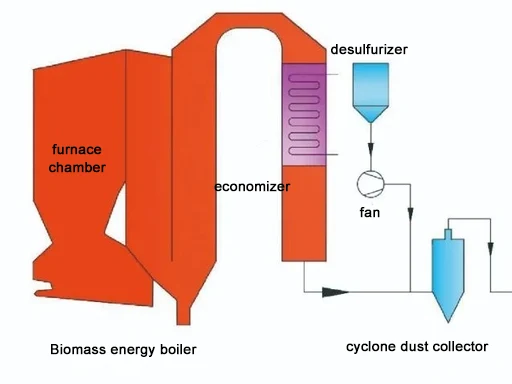

Der Standardbehandlungsablauf ist:Vorbehandlung → Staubentfernung → Entschwefelung → Denitrifikation → Nebelbeseitigung und Weißnebelentfernung → Entladung.

1. Vorbehandlungsausrüstung (Verhinderung des Ausbrennens und Verstopfens von Beuteln und Reduzierung der Belastung)

1.1 Flammensperre

Funktion: Hochtemperaturfunken und unverbrannte Kohlenstoffpartikel einfangen, um nachgeschaltete Filterbeutel vor Durchbrennen zu schützen.

Funktionsprinzip: Wellplatten aus rostfreiem Stahl oder eine Labyrinthstruktur fangen Partikel durch Trägheitskollision ab.

Leistung: Entfernt über 90 % der Funken.

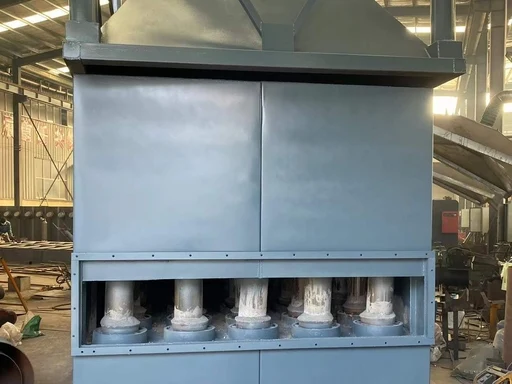

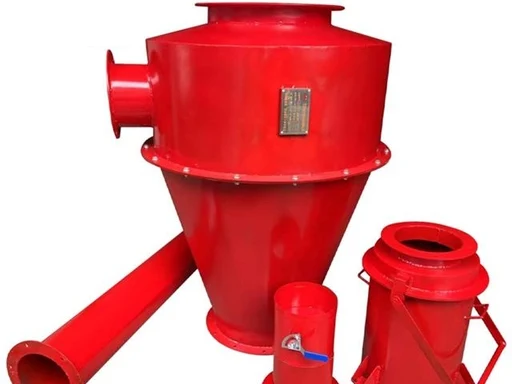

1.2 Zyklon-Staubsammler

Funktion: Grobe Partikel über 50 μm und Holzspäne werden vorab abgeschieden, um die Belastung der Schlauchfilter zu verringern.

Funktionsprinzip: Die Zentrifugalkraft treibt große Partikel dazu, mit der Wand zu kollidieren und in den Aschebehälter zu fallen.

Wirkungsgrad: 70–85 %, Staubkonzentration am Auslass ＜ 500 mg/m³. Merkmale: Hohe Temperaturbeständigkeit, Verschleißfestigkeit, einfache Struktur und keine Gefahr der Beutelverschmutzung.

1.3 Rauchgaskonditionierung / Inertpulverinjektion

Funktion: Kalkstein- oder Natriumbikarbonatpulver einspritzen, um klebrigen Teer und Staub zu beschichten und so ein Verstopfen und Anbacken des Filterbeutels zu vermeiden.

Anwendung: Biomassebrennstoffe mit hoher Viskosität, hohem Teergehalt und hohem Wassergehalt wie Stroh, Rinde und nasse Holzspäne.

2. Staubentfernungsgeräte (Kerneinheit für Emissionskonformität)

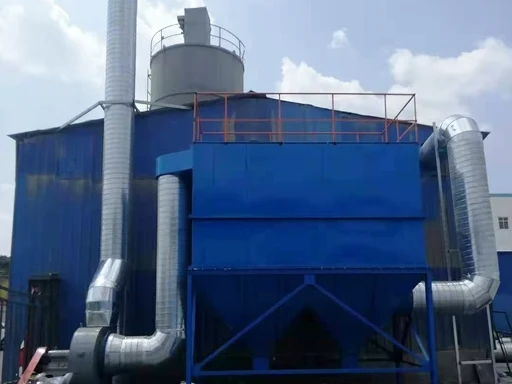

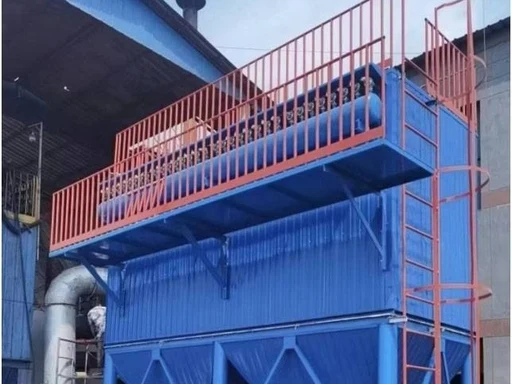

2.1 Pulse Baghouse Staubabscheider (Mainstream-Lösung)

Filtermaterial: PPS/PTFE-Membranfilterbeutel (Temperaturbeständigkeit bis 220 °C, Säurebeständigkeit und Antifouling).

Funktionsprinzip: Außenfiltration + Niederdruck-Impulsstrahlreinigung.

Effizienz: ≥99,9 %, Austrittsstaub ≤ 10 mg/m³ (bis zu 5 mg/m³).

Merkmale: Ausgereifte und stabile Leistung, kostengünstig. Ideal für kleine und mittlere Kessel (1–20 t/h).

2.2 Staubsammler aus Keramikfilterrohr

Kernkomponente: Keramische katalytische Filterrohre (beständig gegen 300–500 °C, korrosionsbeständig und schmutzabweisend).

Funktionsprinzip: Integrierte Filtration und Katalyse zur gleichzeitigen Staubentfernung und Denitrifikation.

Effizienz: Staubentfernung > 99,9 %, Denitrifikation > 95 %.

Merkmale: Lebensdauer über 5 Jahre. Geeignet für hochviskose, schwefelreiche und große Kessel (über 20 t/h).

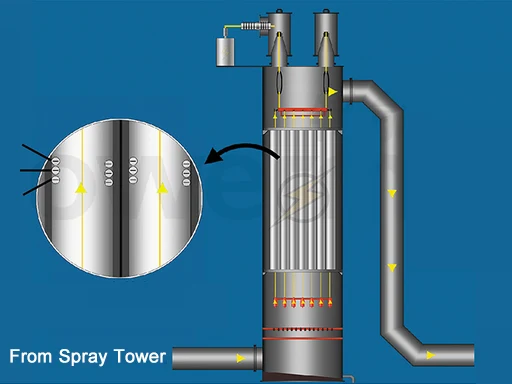

2.3 Nasselektrofilter (WESP)

Funktion: Erweiterte Endbehandlung für PM2,5, Säurenebel, Teer und Schwermetalle.

Funktionsprinzip: Statische Hochspannungselektrizität kombiniert mit Wasserfilmspülung, kein erneutes Mitreißen von Staub.

Effizienz: Austrittsstaub ≤ 5 mg/m³, nahezu keine Staubemission.

Anwendung: Projekte, die extrem niedrige Emissionen, starken weißen Nebel und stark korrosive Rauchgase erfordern.

3. Entschwefelungsausrüstung (SO₂-Entfernung und Korrosionsschutz)

3.1 SDS-Trockenentschwefelung (Natriumbicarbonat-Injektion)

Funktionsprinzip: Natriumbicarbonat wird in das Rauchgas mit hoher Temperatur injiziert und reagiert zu trockenem Natriumsulfatpulver.

Effizienz: 85 %–95 %.

Merkmale: Keine Abwassereinleitung, geringe Korrosion und geringer Platzbedarf. Geeignet für kleine und mittlere Kessel.

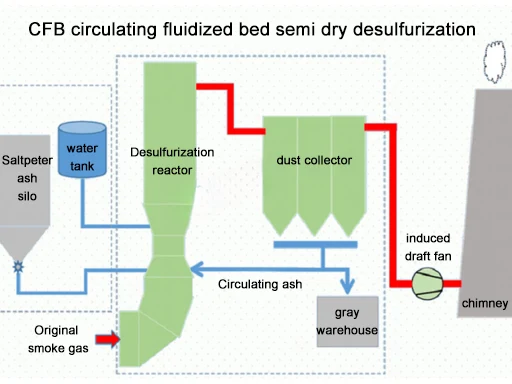

3.2 Halbtrockene Entschwefelung mit zirkulierender Wirbelschicht

Funktionsprinzip: Zerstäubter Kalkschlamm reagiert im Reaktor mit Schwefeldioxid.

Effizienz: 85 %–95 %.

Merkmale: Begrenzte Abwassererzeugung und wiederverwendbare Nebenprodukte. Ideal für mittelgroße Heizkessel.

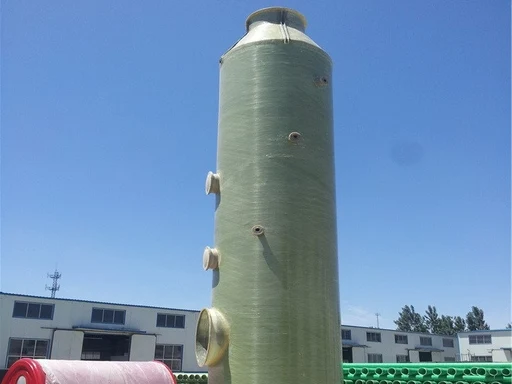

3.3 Nassentschwefelung (Kalkstein-Gips / Alkaliwäscher)

Funktionsprinzip: Kalkstein- oder Natriumhydroxidlösung absorbiert (SO2) in Sprühtürmen.

Effizienz: 95 %–98 % mit hervorragender Entschwefelungsleistung.

Nachteile: Produziert Abwasser, trägt Wassertröpfchen und verursacht starken weißen Nebel; Eine Korrosionsschutzbehandlung ist erforderlich.

Anwendung: Große Kessel, Brennstoffe mit hohem Schwefelgehalt und Projekte mit strengen Entschwefelungsanforderungen.

4. Denitrifikationsausrüstung (NOₓ-Entfernung für Standard- und Ultra-Low-Emission)

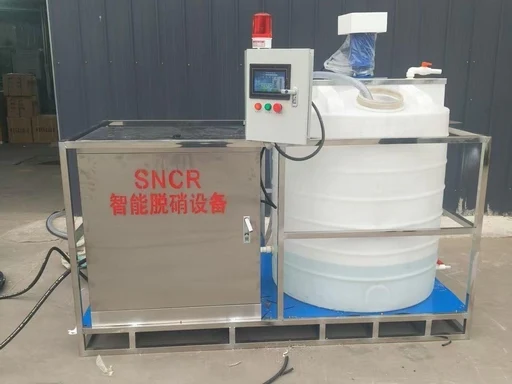

4.1 SNCR (selektive nichtkatalytische Reduktion)

Installation: Ofenbereich bei 850–1100 °C. Reagenz: Ammoniakwasser oder Harnstofflösung.

Funktionsprinzip: Ammoniak reagiert mit (NOx) unter Bildung von Stickstoff und Wasser.

Wirkungsgrad: 40 %–70 %, Auslass (NOx) unter 150 mg/m³.

Merkmale: Geringe Investition und einfache Nachrüstung. Geeignet für kleine und mittlere Kessel.

4.2 SCR (selektive katalytische Reduktion)

Installation: Nach dem Economizer, Betriebstemperatur 180–380 °C.

Funktionsprinzip: (NOx) wird mit Ammoniak und Katalysatoren zu Stickstoff reduziert.

Effizienz: 80 %–95 %, erfüllt den Ultra-Low-Emissions-Standard (unter 50 mg/m³).

Nachteile: Hohe Investition, erforderlicher Katalysator und Gefahr eines Ammoniakaustritts.

4.3 Integrierte Staub- und NOₓ-Entfernung

Kernkomponente: Katalytische Filterbeutel zur synchronen Staubentfernung und SCR-Entstickung.

Betriebstemperatur: 210–230 °C.

Effizienz: Staubentfernung ≥99,9 %, Denitrifikation ≥85 %.

Merkmale: Geringer Platzbedarf, Kosteneinsparung und kein Ammoniakschlupf. Optimiert für Biomassekessel.

5. Ausrüstung zur Nebel- und Weißnebelentfernung

5.1 System zur Beseitigung von weißem Kondensationsnebel

Funktionsprinzip: Kühlen Sie das Rauchgas unter den Taupunkt, um den Wasserdampf zu einer Flüssigkeit zu kondensieren, und erhitzen Sie das Rauchgas dann wieder auf 50–70 °C, um das erneute Auftreten von weißem Nebel zu verhindern.

Wirkung: Beseitigt sichtbaren weißen Nebel aus Schornsteinen, entfernt Säurenebel und reduziert Korrosion.

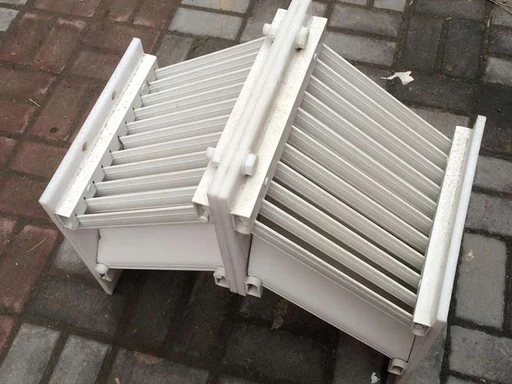

5.2 First-/Röhren-Tropfenabscheider

Funktion: Entfernen von Wassertropfen und Gipseinschlüssen nach der Nassentschwefelung.

Wirkung: Mildert weißen Nebel und verringert die Korrosion von Ventilatoren und Schornsteinen.

6. Zusatzausrüstung (obligatorisch für das Gesamtsystem)

· Saugzugventilator: Variable Frequenz, hohe Temperatur und Korrosionsbeständigkeit zur Überwindung von Systemwiderständen.

· Abgaskamin: Korrosions- und hochtemperaturbeständig, Höhe ≥ 15 m gemäß Norm.

· Online-Überwachungssystem: Verfolgt Feinstaub (SO2), (NOx), Temperatur, Luftfeuchtigkeit und Sauerstoffgehalt.

· SPS-Schaltschrank: Automatikbetrieb, Differenzdruckreinigung, Störungsmeldung und Datenfernübertragung.

7. Empfohlene Konfigurationen nach Kesselkapazität

1–6 t/h (Kleinkessel)

Flammensperre → Zyklon-Staubabscheider → PTFE-Schlauchfilter → SNCR → Beseitigung von weißem Kondensationsnebel

Merkmale: Geringe Investition, stabile Compliance und einfache Wartung.

10–20 t/h (mittlere Kessel)

Flammensperre → Zyklon-Staubabscheider → Baghouse → SDS-Trockenentschwefelung → Integrierte Staub- und NOₓ-Entfernung → Weißnebelbeseitigung

Merkmale: Kein Abwasser, extrem niedrige Emissionen, angepasst an hochviskose Biomasse-Rauchgase.

Über 25 t/h (Großkessel/Ultra-Low-Emission-Projekte)

SNCR → Zyklon-Staubabscheider → Keramikfilterrohr → SCR → Nassentschwefelung → WESP → Weißnebelbeseitigung

Merkmale: Kollaborative Kontrolle mehrerer Schadstoffe, langfristig stabile extrem niedrige Emissionen.
