Organische Abgasbehandlung für Heißstauchmaschinen

Bei Warmschmiedeprozessen entstehende Abgase weisen hohe Temperaturen (150–400 °C), hochkonzentrierten Ölnebel, klebrige feine PM2,5-Partikel, VOCs (Gesamtkohlenwasserstoffe ohne Methan), Graphit und Metallstaub auf. Die Behandlung organischer Abgase für Heißstauchmaschinen ist anfällig für Verstopfungen der Rohrleitungen und führt zu offenen Flammen und Funken, was ein Brandrisiko darstellt.

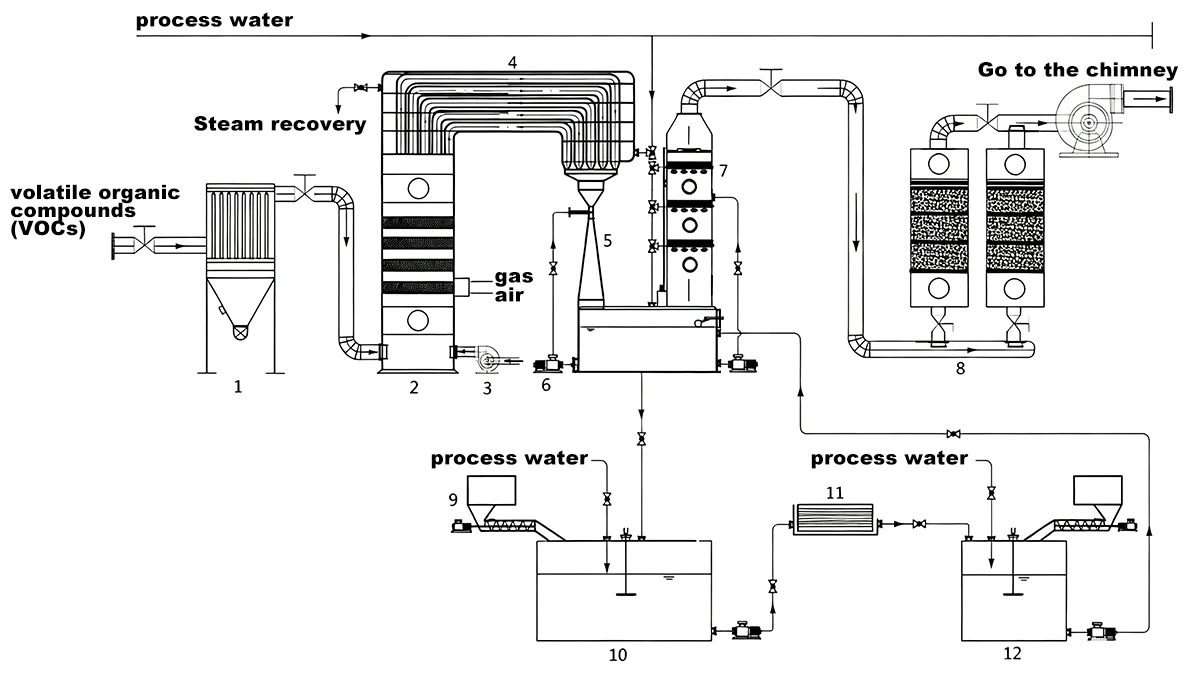

Der Standardbehandlungsablauf ist wie folgt definiert:Gassammlung → Flammenabfang und -kühlung → Ölnebelentfernung → VOC-Behandlung → Standardentladung.

1. Sammel- und Vorbehandlungsausrüstung (Sicherheit und Verstopfungsschutz)

1.1 Geschlossene Gashaube und Rohrleitungssystem

Funktion: Erfassen Sie Öldämpfe und -nebel von Schmiedeköpfen, Formen und Öleinspritzbereichen vollständig, um diffuse Emissionen zu kontrollieren.

Typ: Halbgeschlossene/vollständig geschlossene Hauben, ausgestattet mit hochtemperaturbeständigen weichen Vorhängen.

Wichtige Punkte: Halten Sie die Luftstromgeschwindigkeit bei 8–15 m/s, um Ölansammlungen und einen Funkenrückfluss zu verhindern.

1.2 Flammensperre und Kühler

Funktion: Blockiert Hochtemperaturfunken und Oxidablagerungen und kühlt Rauchgas von 300–400 °C auf unter 180 °C, um nachgeschaltete Geräte vor Feuer und Durchbrennen zu schützen.

Funktionsprinzip: Labyrinthstruktur oder gewellte Edelstahlplatten, kombiniert mit Luft-/Wasser-Kühlwärmeaustausch.

Merkmale: Hohe Temperaturbeständigkeit, Flammenunterdrückung, Schutz vor Ölschlammbildung und spezielle Aschereinigungsöffnungen.

1.3 Vorfilter

Funktion: Große Öltröpfchen, Graphitstaub und Oxidablagerungen einfangen, um die Belastung elektrostatischer und Aktivkohleeinheiten zu verringern.

Filtermedium: Wiederverwendbares und waschbares Metallgewebe + Glasfaserbaumwolle.

Leistung: Entfernt 50–80 % der großen Öltröpfchen und verhindert die Verschmutzung der nachgeschalteten Elektrodenplatten und Filtermaterialien.

2. Kernölnebel-Reinigungsausrüstung (Ölnebel- und PM2,5-Entfernung)

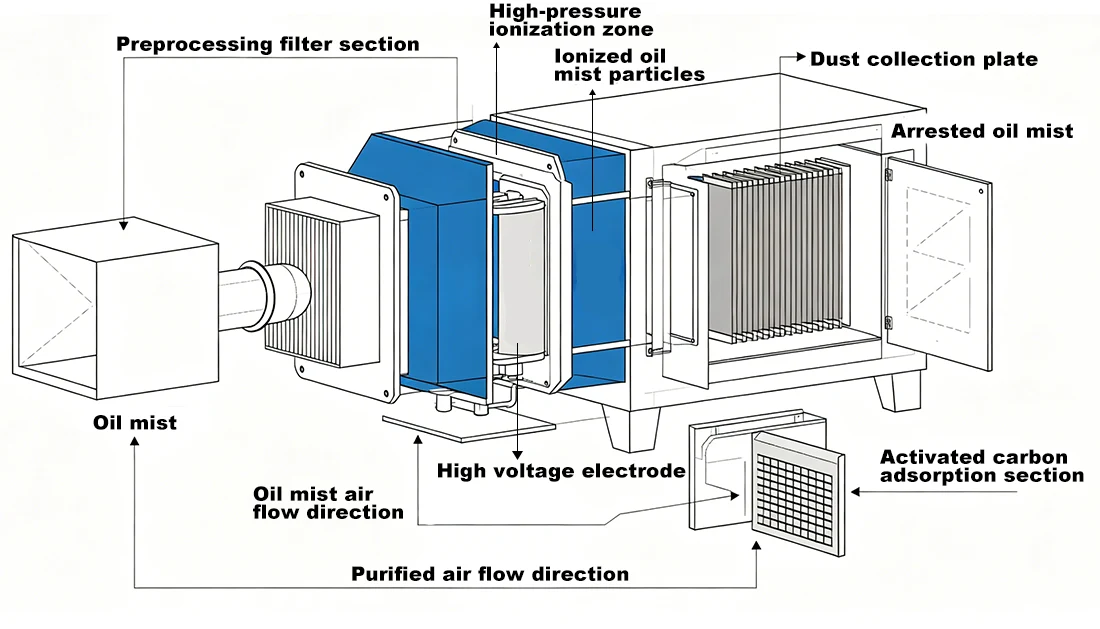

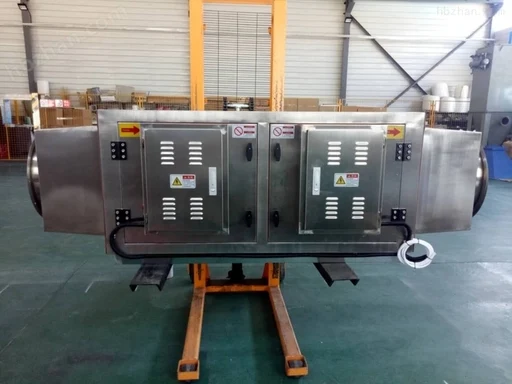

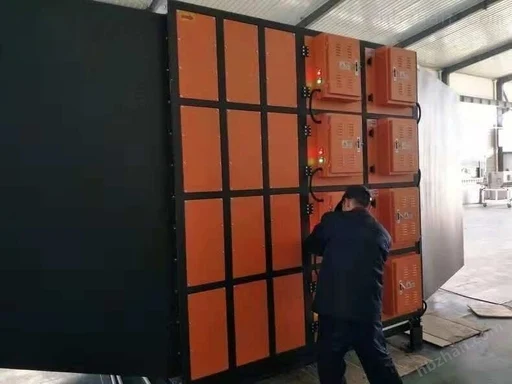

2.1 Hochspannungs-Elektrofilter (ESP, Mainstream-Lösung)

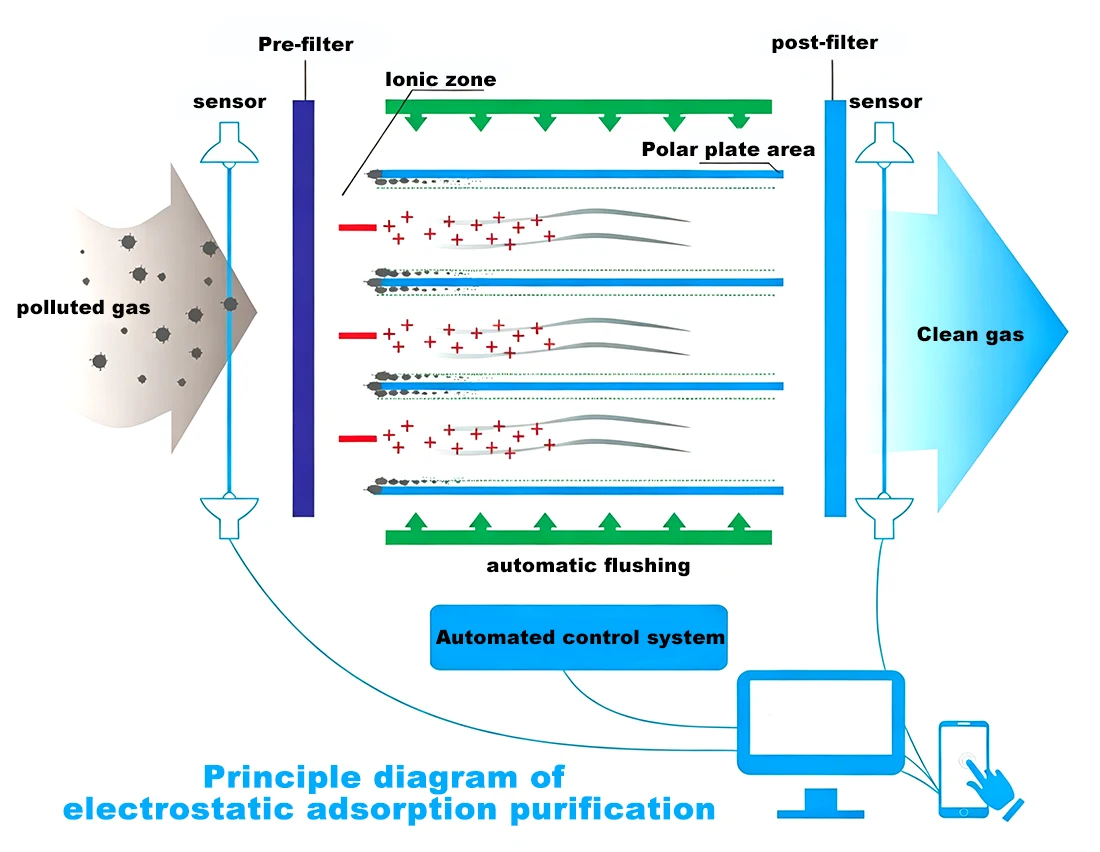

Funktionsprinzip: Gasionisierung und Partikelsammlung. Unter einem elektrischen Hochspannungsfeld von 12–16 kV haftet geladener Ölnebel an den Elektrodenplatten und fließt durch die Schwerkraft nach unten in die Ölauffangwanne.

Effizienz: Ölnebelentfernung ≥95 %, PM2,5-Entfernung ≥90 %; Ölnebelkonzentration am Auslass ≤5 mg/m³.

Merkmale: Temperaturbeständig bis 180 °C, geringer Druckabfall, recycelbares Altöl, niedrige Betriebskosten, ideal für starken Ölnebel beim Warmschmieden.

2.2 Dynamischer Zentrifugal-Ölnebelabscheider

Funktionsprinzip: Ein schnell rotierendes Laufrad erzeugt Zentrifugalkraft, um Ölnebel abzuscheiden, der sich entlang der Gehäusewand sammelt.

Effizienz: 70–85 %, geeignet für die Vorbehandlung hochkonzentrierter großer Öltröpfchen.

Merkmale: Keine Verbrauchsmaterialien, maximale Betriebstemperatur 120 °C, einfache Wartung.

2.3 Nasswäscher

Funktionsprinzip: Sprühen Sie Wasser oder eine alkalische Flüssigkeit, um Ölnebel und Staub aufzufangen, während gleichzeitig das Rauchgas gekühlt und ein kleiner Teil der VOCs entfernt wird.

Effizienz: Ölnebelentfernung 80–90 %, Staubentfernung über 90 %.

Nachteile: Produziert ölhaltiges Abwasser und kann im Winter gefrieren; erfordert eine regelmäßige Dosierung der Chemikalien.

Anwendung: Szenarien mit extrem starkem Ölnebel und stechenden Gerüchen.

3. Ausrüstung zur Behandlung von VOCs (Nicht-Methan-Gesamtkohlenwasserstoffen) (Geruchskontrolle und Compliance)

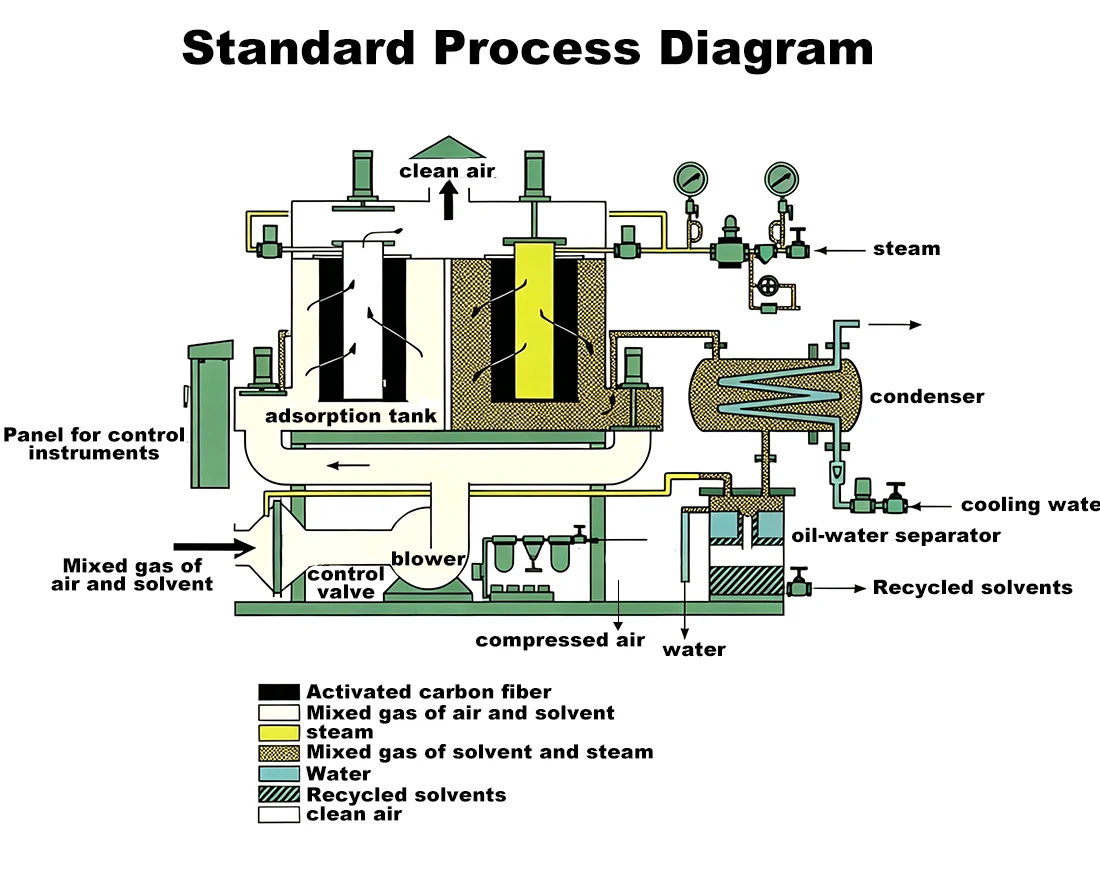

3.1 Aktivkohleadsorber (wird häufig für VOCs mit niedriger Konzentration verwendet)

Funktionsprinzip: VOCs und Gerüche werden durch Mikroporen aus Aktivkohle eingefangen.

Effizienz: Gesamtkohlenwasserstoffentfernung ohne Methan ≥90 %, Einhaltung der Emissionsgrenzwerte ≤60 mg/m³ (in einigen Regionen gelten strengere Standards).

Merkmale: Geringe Investition, schnelle Installation. Geeignet für VOCs mit niedriger bis mittlerer Konzentration beim Warmschmieden; In regelmäßigen Abständen ist ein Kohlenstoffaustausch oder eine Regeneration erforderlich.

3.2 Photokatalytische UV-Oxidation (Hilfsdesodorierung)

Funktionsprinzip: UV-Licht und Katalysatoren zersetzen VOCs in Kohlendioxid und Wasser, hauptsächlich zur Geruchsbeseitigung.

Effizienz: VOC-Entfernung 50–70 %. Kann zur Compliance nicht allein verwendet werden, sondern nur zur Desodorierung nach der Phase.

Merkmale: Keine Verbrauchsmaterialien, niedrige Betriebskosten für leichte Geruchskontrolle.

3.3 Katalytische Oxidation (CO, für VOCs mittlerer bis hoher Konzentration)

Funktionsprinzip: Edelmetallkatalysatoren ermöglichen die oxidative Zersetzung von VOCs bei niedriger Temperatur (250–350 °C).

Effizienz: ≥95 % ohne Sekundärverschmutzung, wodurch eine langfristig stabile Compliance gewährleistet ist.

Merkmale: Moderate Betriebskosten bei erforderlicher Elektroheizung; Passt zu kontinuierlichen Produktionslinien.

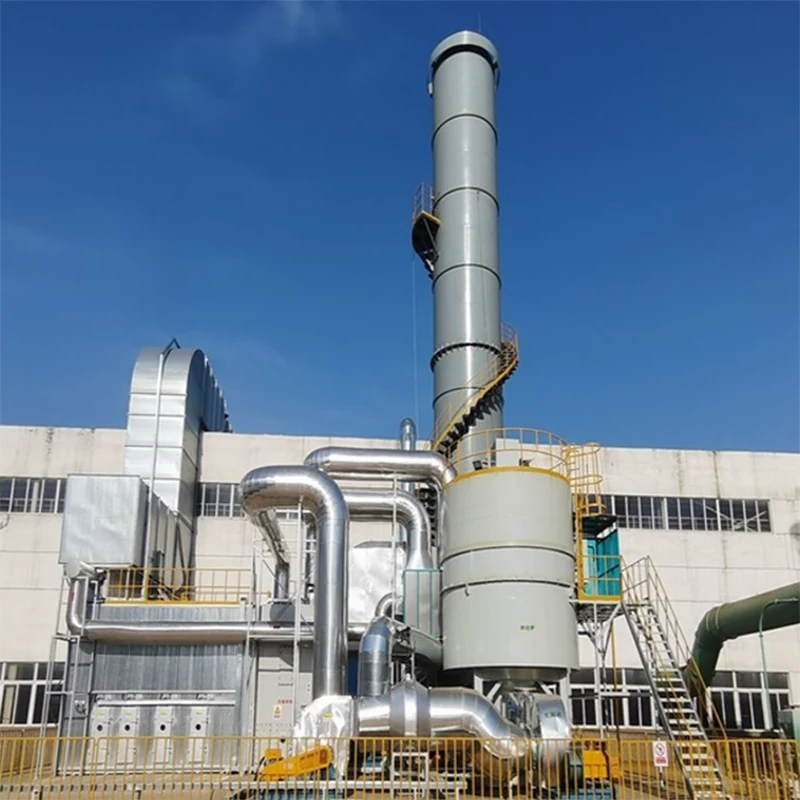

3.4 Regenerative thermische Oxidationsanlage (RTO, für hohe Konzentration und großen Luftstrom)

Funktionsprinzip: Keramische Regeneratoren heizen das Rauchgas vor und VOCs werden bei 750–820 °C mit einem Wärmerückgewinnungswirkungsgrad von über 95 % vollständig oxidiert.

Effizienz: ≥98 %. Ideal für große Warmschmiedelinien und hochkonzentrierte VOCs.

Nachteile: Hohe Investitionskosten, großer Platzbedarf und zusätzliche Erdgasversorgung erforderlich.

4. Nachbehandlung und Zusatzausrüstung (Stallbetrieb und Sicherheit)

1. Tropfenabscheider/Prallplatte: Entfernt restliches Wasser und Öltröpfchen aus Wäschern und Kondensatoren, um Ölansammlungen in Ventilatoren und Schornsteintropfen zu verhindern.

2. Hochtemperaturbeständiger, korrosionsbeständiger Saugzugventilator: Ausgelegt für 180 °C, frequenzumwandelbar, überwindet Systemwiderstände und verhindert Ölaustritt und Selbstentzündung.

3. 15 m Abgaskamin: Kohlenstoffstahl oder Edelstahl mit Korrosionsschutzbeschichtung, entsprechend der nationalen Norm GB 16297.

4. Online-Überwachungssystem: Verfolgt den gesamten Nicht-Methan-Kohlenwasserstoffgehalt, Partikel, Temperatur, Luftfeuchtigkeit und Sauerstoffgehalt; Die Daten werden in Echtzeit auf Umweltüberwachungsplattformen hochgeladen.

5. Automatisches SPS-Steuerungssystem: Unterstützt automatischen Start/Stopp, Differenzdruckalarm, Temperaturverriegelung, Flammen- und Explosionsschutz sowie Fernfehlerübertragung.

5. Empfohlene Systemkonfigurationen nach Betriebsbedingungen

5.1 Einzel-/Kleinproduktionslinie (1–3 Schmiedemaschinen, geringer bis mittlerer Ölnebel)

Geschlossene Gassammlung → Flammensperre und Kühler → Vorfilter → ESP → Aktivkohleadsorber → Saugzugventilator → 15 m Schornstein

Merkmale: Kostengünstig, vollständige Einhaltung von Ölnebel und VOCs, hervorragende Desodorierungsleistung und einfache Wartung.

5.2 Mittlere bis große Produktionslinie (4–10 Schmiedemaschinen, starker Ölnebel und Geruch)

Geschlossene Gassammlung → Flammensperre und Kühler → Vorfilter aus Metallgewebe → ESP → Aktivkohleadsorber → UV-Photokatalyseeinheit → Saugzuggebläse → Schornstein

Merkmale: Stabile Behandlung für Schwerölnebel, rauchfreie Werkstatt und geringes Risiko öffentlicher Beschwerden.

5.3 Große kontinuierliche Produktionslinie (über 10 Schmiedemaschinen, hohe VOC-Konzentration)

Gassammlung → Flammensperre und Kühler → ESP → Aktivkohlekonzentrator → Katalytische Oxidation (CO) → Schornstein

Merkmale: Langfristig extrem niedrige Emissionen, keine Sekundärverschmutzung, maßgeschneidert für Unternehmen unter wichtiger Umweltaufsicht.

6. Kernproduktvorteile (für Angebote und Ausschreibungsunterlagen)

1. Effiziente Ölnebelentfernung: ESP dient als Kernausrüstung und erreicht eine Entfernung von ≥95 % Ölnebel und ≥90 % PM2,5-Entfernung, wodurch die Rauchverbreitung und die Ansammlung von Grundöl in Werkstätten vermieden werden.

2. Stabile VOC-Konformität: Die Aktivkohle- oder CO-Technologie stellt sicher, dass die Gesamtkohlenwasserstoffe ohne Methan GB 16297 und lokale Emissionsstandards erfüllen.

3. Flammen- und Explosionsschutz: Integrierter Flammenschutz, Kühlung und antistatisches Design verhindern das Eindringen von Funken in die Ausrüstung und die Selbstentzündung von angesammeltem Öl.

4. Geräteschutz und geringer Wartungsaufwand: Frontend-Einheiten fangen Ölschlamm und Staub ab, um Verstopfungen und Korrosion von Rohrleitungen und Ventilatoren zu vermeiden und so die Wartungshäufigkeit und -kosten zu senken.

5. Verbesserte Werkstattumgebung und Arbeitsgesundheit: Eliminiert stechende Dämpfe und verbessert die Sicht, wodurch Berufskrankheiten und Personalfluktuation reduziert werden.

6. Einhaltung gesetzlicher Vorschriften und Vermeidung von Beschwerden: Organisierte Emissions- und Online-Überwachung helfen dabei, UVP, Einleitungsgenehmigungen und Umweltinspektionen ohne öffentliche Beschwerden zu bestehen.

7. Altölrecycling zur Kostensenkung: Gesammeltes Altöl kann recycelt und wiederverwendet werden, um die Betriebskosten auszugleichen.

8. Modularer Aufbau: Kompakte Stellfläche und schnelle Installation, geeignet für neue und bestehende Produktionslinien, ohne die normale Produktion zu stören.

7. Notwendigkeit der Installation

· Strenge Umweltvorschriften: Heißschmiederauch und VOCs sind die wichtigsten überwachten Schadstoffe. Direkte Einleitung oder übermäßige Emissionen führen zu Geldstrafen zwischen 100.000 und 1.000.000 RMB oder zur Einstellung der Produktion. Das Behandlungssystem ist ein Muss für die Einhaltung gesetzlicher Vorschriften.

· Gewährleistung einer normalen Produktion: Starke Rauchentwicklung, schlechte Sicht und rutschige, ölige Böden behindern den Betrieb, erhöhen arbeitsbedingte Verletzungen und verursachen eine hohe Personalfluktuation.

· Reduzieren Sie Geräteausfälle und Reparaturkosten: Ungefilterter Ölnebel führt zu Rohrverstopfungen, Korrosion und Brandgefahr, was zu jährlichen Wartungskosten von mehreren Zehntausend RMB führt. Das System vermeidet solche Verluste effektiv.

· Unterstützung bei Kundenaudits: Umweltkonformität ist eine Grundvoraussetzung für Bestellungen von Autoteile-, Hardware- und Außenhandelskunden. Solide Behandlungslösungen tragen dazu bei, das Geschäft aufrechtzuerhalten.

· Anpassung an strengere Richtlinien: Die VOC- und Rauchvorschriften werden von Jahr zu Jahr strenger. Eine frühzeitige Installation ermöglicht eine einmalige Einhaltung der Vorschriften und vermeidet spätere teure Nachrüstungen.

8. Fachterminologie (für technische Dokumente und Werbung)

Ausrüstungsbedingungen

Heißschmiederauchreiniger, Hochspannungs-Elektrofilter (ESP), Flammensperre und Kühler, Vorfilter, Zentrifugaler Ölnebelabscheider, Nasswäscher, Aktivkohleadsorber, UV-photokatalytische Oxidationseinheit, katalytische Oxidation (CO), regenerative thermische Oxidationsanlage (RTO), Tropfenabscheider, hochtemperaturbeständiger Lüfter, automatische SPS-Steuerung, VOCs-Online-Überwachung

Prozess- und Technologiebedingungen

Hochtemperatur-Rauchbehandlung, Ölnebelreinigung, VOC-Reduzierung, Einhaltung der Nichtmethan-Gesamtkohlenwasserstoffe, PM2,5-Entfernung, Flammen- und Explosionsschutz, Kühlung und Koagulation, elektrostatische Adsorption, katalytische Oxidation, Niedertemperaturverbrennung, Altölrecycling, Sammlung flüchtiger Emissionen, organisierte Entladung, Antifouling und Antiverstopfung

Compliance- und Wertbedingungen

Integrierter Emissionsstandard für Luftschadstoffe, UVP-Akzeptanz, Einleitungsgenehmigung, Umweltinspektion, Einhaltung von Rauchgasen, Reduzierung der VOC-Emissionen, umweltfreundliche Fabrik, sauberere Produktion, Gesundheit am Arbeitsplatz, Produktionsgarantie, Kostensenkung und Effizienzsteigerung
