Dreisäure-Abgasbehandlungssystem

Gemischte saure Abgase bestehen hauptsächlich aus Schwefelsäurenebel (H2SO4), Salzsäurenebel (HCl) und Salpetersäurenebel (NOx/NO2). Es wird häufig durch Galvanisieren, Beizen, chemische Verarbeitung, Metallurgie, Aluminiumanodisierung und Metallpolieren erzeugt. Das saure Gas ist stark ätzend, giftig und stark reizend und bildet leicht weiße Rauchaerosole, die Produktionsanlagen beschädigen und die menschliche Gesundheit gefährden.

Dieses System nutzt alkalische Sprühneutralisierungs-, Nebelentfernungs- und Tiefenreinigungstechnologien und ist ausgereift, zuverlässig und kostengünstig. Es dient als Standardlösung für die industrielle Säurenebelbekämpfung.

Kernprinzip und Systemzusammensetzung

1 Funktionsprinzip

Der gesamte Prozess hängt davon abSäure-Base-Neutralisation, Gas-Flüssigkeits-Massentransfer und Nebelbeseitigung

Saures Abgas tritt von unten in den Turm ein und kommt im Gegenstrom mit alkalischer Lösung (Natriumhydroxid/Natriumcarbonat) in Kontakt, die von oben versprüht wird, um Neutralisationsreaktionen durchzuführen:

Packungsschichten (PP-Pall-Ringe/Heilex-Ringe) vergrößern die Gas-Flüssigkeits-Kontaktfläche, um die Reinigungseffizienz zu steigern. Ein oben montierter Tropfenabscheider fängt mitgerissene Flüssigkeitströpfchen ein und beseitigt weißen Rauch.

2 Standard-5-Einheiten-System

1. Gassammeleinheit:Geschlossene Hauben und korrosionsbeständige Kanäle, Sammeleffizienz ≥95 % zur Kontrolle diffuser Emissionen.

2. Vorbehandlungseinheit:Mechanische Tropfenabscheider und Vorfilter entfernen große Säuretröpfchen und Staub, um den Hauptturm zu schützen.

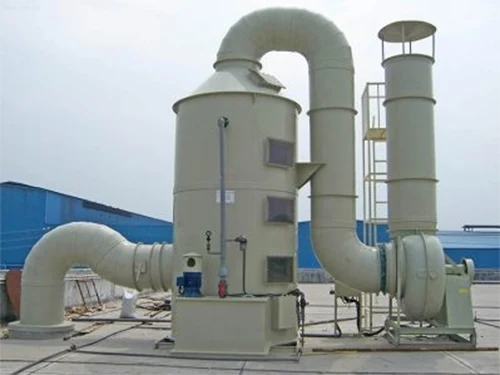

3. Hauptreinigungseinheit:Zweistufiger alkalischer Sprühfüllturm; die erste Stufe dient der Primärneutralisation, die zweite der Feinreinigung.

4. Tiefennebel-Entfernungseinheit:Prallblech-/Zyklon-Tropfenabscheider (elektrischer Tropfenabscheider optional), Nebelentfernungseffizienz ≥99 %.

5. Abgas- und automatische Steuereinheit:Korrosionsbeständiger FRP/PP-Lüfter, 15 m langer Abluftkamin, automatische Chemikaliendosierung per SPS und pH-Verriegelungssteuerung.

Kernvorteile (für Vorschläge und Ausschreibungen)

Hocheffiziente Reinigung für vollständige Compliance

● Salzsäurenebelentfernung ≥98 %, Auslasskonzentration ≤5 mg/m³

● Entfernung von Schwefelsäurenebel ≥95 %, Austrittskonzentration ≤10 mg/m³

● Entfernung von Salpetersäurenebel ≥90 %, Auslasskonzentration ≤35 mg/m³. Entspricht vollständig der GB 16297 und den örtlichen Standards für extrem niedrige Emissionen, um Strafen zu vermeiden.

Super Korrosionsbeständigkeit und geringer Wartungsaufwand

Turmkörper, Rohrleitungen und Packungen bestehen aus FRP-, PP- und PVC-Materialien, die gegen starke Säuren und Laugen beständig sind. Die Lebensdauer beträgt 8–15 Jahre und ist damit weitaus länger als bei Kohlenstoffstahl (1–2 Jahre). Da es nur wenige Verschleißteile gibt, ist lediglich ein regelmäßiges Nachfüllen der alkalischen Lösung und eine Reinigung der Verpackung erforderlich. Der geschlossene Wasserkreislauf spart außerdem Wasser.

Sicherer Betrieb und Beseitigung von Weißrauch

Die vollständig geschlossene Struktur mit antistatischer Erdung verhindert Gasaustritt und Korrosion der Werkstattausrüstung. Ausgestattet mit leistungsstarken Tropfenabscheidern (und optionalen elektrischen Tropfenabscheidern), um weiße Rauchaerosole vollständig zu entfernen und öffentliche Beschwerden zu vermeiden.

Große Anpassungsfähigkeit an unterschiedliche Arbeitsbedingungen

Verarbeitet einzelnes oder gemischtes Säuregas und eignet sich für hohe Konzentrationen, großen Luftstrom sowie intermittierende und kontinuierliche Produktion. Das modulare Design zeichnet sich durch eine geringe Stellfläche (1/3 herkömmlicher Nasssysteme) und eine schnelle Installation aus und eignet sich für neue und renovierte Produktionslinien.

Verbesserte Werkstattumgebung und Arbeitsgesundheit

Beseitigt stechenden Säuregeruch und ätzende Dämpfe, verbessert die Sicht und beugt Säureverbrennungen und Atemwegserkrankungen vor. Keine tropfende saure Flüssigkeit reduziert Arbeitsunfälle und Personalfluktuation.

Schützt nachgeschaltete Geräte und senkt die Reparaturkosten

Die Nebelentfernung an der Vorderseite verhindert Korrosion und Verstopfungen von Ventilatoren, Kanälen und Schornsteinen. Es schützt auch nachfolgende Aktivkohle- und Katalysatoreinheiten vor Säureerosion und verlängert deren Lebensdauer um das Zwei- bis Dreifache.

Reibungslose behördliche Genehmigung

Entworfen gemäß GB 16297 und GB 21900. Kombiniert mit Online-Überwachungsgeräten für HCl, Temperatur und Ferndatenübertragung an Umweltplattformen, um eine reibungslose UVP, Beantragung von Einleitungsgenehmigungen und Inspektionen zu gewährleisten.

Hohe Kapitalrendite

Geringe Anfangsinvestition (nur 1/5 der RTO-Systeme). Der Betrieb verbraucht nur eine geringe Menge an alkalischem Mittel und Strom und erfordert keinen häufigen Austausch von Verbrauchsmaterialien. Dadurch werden hohe Bußgelder, Produktionsausfälle und Auftragsverluste vermieden und die Investition kann innerhalb von 1–2 Jahren amortisiert werden.

Notwendigkeit der Installation

Beachten Sie die Umweltvorschriften

Gemischte saure Abgase gelten als hochgiftige und gefährliche Schadstoffe. Eine direkte Einleitung oder übermäßige Emissionen führen zu Geldstrafen von 100.000–1.000.000 RMB, einer Produktionseinstellung oder sogar dem Widerruf der Einleitungsgenehmigungen. Dieses System ist für die Projektgenehmigung und den Betrieb zwingend erforderlich. Eine frühzeitige Installation vermeidet kostspielige Nachrüstungen, wenn die Richtlinien strenger werden.

Garantieren Sie eine normale Produktion

Starke Säurekorrosion schädigt schnell Stahlkonstruktionen, Motoren und elektrische Komponenten. Unverarbeitetes Sauergas führt häufig zu Verstopfungen und Leckagen in Rohrleitungen, was zu regelmäßigen Stillständen und enormen Produktionsverlusten führt. Auch Säuredämpfe und rutschiger Boden erschweren die Arbeit und erhöhen die Personalfluktuation.

Erfüllen Sie die Auditanforderungen Ihrer Kunden

Umweltkonformität ist eine Grundvoraussetzung für Bestellungen von Kunden aus den Bereichen Autoteile, Elektronik, Hardware und Außenhandel. Eine standardmäßige Abgasbehandlung trägt dazu bei, das Image des Unternehmens und die Wettbewerbsfähigkeit auf dem Markt zu wahren.

Schützen Sie die Gesundheit und rechtlichen Risiken Ihrer Mitarbeiter

Das Einatmen von Säurenebel kann zu Atemverbrennungen, Lungenödemen und anderen schweren Erkrankungen führen. Langfristige Exposition führt zu Berufskrankheitsstreitigkeiten und hohen Entschädigungsrisiken. Mit der Installation des Systems wird die soziale Verantwortung des Unternehmens erfüllt.

Passen Sie sich an immer strengere Standards an

Immer mehr Regionen haben strengere Grenzwerte für extrem niedrige Emissionen von Säurenebel erlassen. Eine einmalige Komplettsanierung verhindert in der Zukunft wiederholte Investitionen und die Verschrottung von Geräten.

Fachterminologie (für Dokumente und Werbung)

Ausrüstungsbedingungen

Dreisäure-Abgasbehandlungssystem, Säurenebel-Sprühturm, gepackter Wäscher, FRP-Reinigungsturm, PP-Sprühturm, elektrischer Nebelabscheider, SDG-Trockenadsorptionsbox, Aktivkohleadsorber, korrosionsbeständiger Ventilator, automatisches SPS-Dosierungssystem, Online-pH-Monitor, Gassammelhaube, säurebeständiger Kanal, Abgaskamin

Prozessbedingungen

Säure-Base-Neutralisation, Gas-Flüssigkeits-Gegenstrom, Packungsstoffübertragung, Säurenebelreinigung, Nebelentfernung und Weißrauchbeseitigung, Denitrifikation, korrosionsbeständiges Design, geschlossener Kreislauf, automatische Dosierung, pH-Sperre, Sammlung diffuser Emissionen, organisierte Entladung, modulare Integration

Bewerbungsbedingungen

Galvanisierender Säurenebel, Beizabgas, Aluminium-Anodisierungsabgase, Metallpolier-Mischsäurerauch, chemisches Säuregas, metallurgisches Beizrauchgas, stark korrodierendes Abgas, giftige und schädliche Gase

Compliance- und Wertbedingungen

Integrierter Emissionsstandard für Luftschadstoffe, UVP-Annahme, Einleitungsgenehmigung, Umweltinspektion, Reduzierung, grüne Fabrik, sauberere Produktion, Gesundheit am Arbeitsplatz, Korrosionsschutz, Kostensenkung und Effizienzsteigerung

Empfohlene Konfigurationen nach Arbeitsbedingungen

1. Kleine Einheit / Einzelmaschine (kleine Galvanik- und Beiztanks)

Geschlossene Gassammlung → Vornebelentfernung → Einstufiger PP-Sprühturm → Tropfenabscheider → FRP-Lüfter → 15 m Stapel

Merkmale: Geringe Kosten, einfache Wartung, stabile Compliance für kleine Luftströme und Gase mit niedriger Konzentration.

2. Mittlerer Maßstab / mehrere Tanks (Aluminium-Eloxierung, Hardware-Beizlinien)

Geschlossene Gassammlung → Mechanische Nebelentfernung → Zweistufiger FRP-Sprühturm (alkalische Lösung + Reduktionsmittel) → Elektrischer Nebelabscheider → Aktivkohleadsorption → Ventilator → Stapel

Merkmale: Volle Konformität für alle Arten von Säurenebel, vollständige Beseitigung weißer Dämpfe, geeignet für mittlere bis große Luftströme und Gase mittlerer bis hoher Konzentration.

3. Große kontinuierliche Produktionslinie (Chemie, Metallurgie und große Beizwerkstätten)

Gassammlung → Kühlvorbehandlung → Zweistufiger Sprühturm → Elektrischer Nebelabscheider → RCO (Denitrifikation + VOC-Entfernung) → Online-Überwachung → Stapel

Merkmale: Extrem niedrige Emissionen, keine Sekundärverschmutzung; die bevorzugte Lösung für Unternehmen, die einer wichtigen Umweltaufsicht unterliegen.
