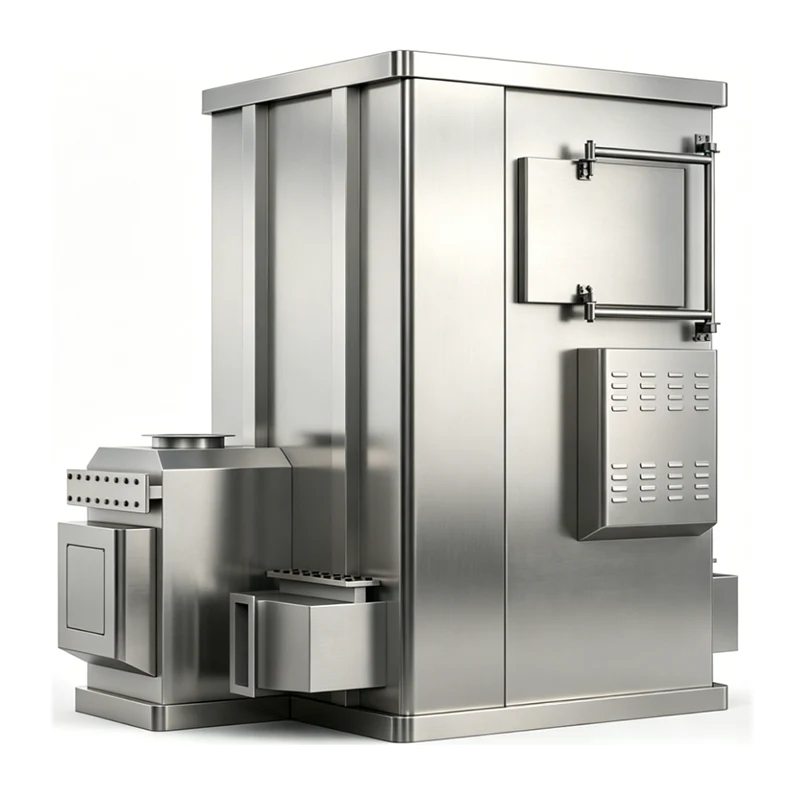

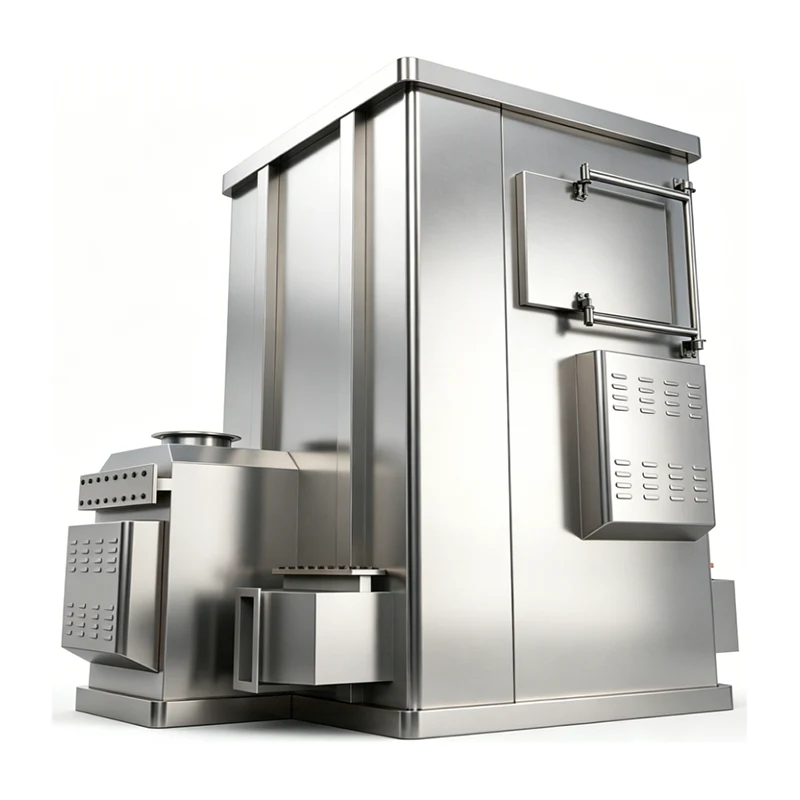

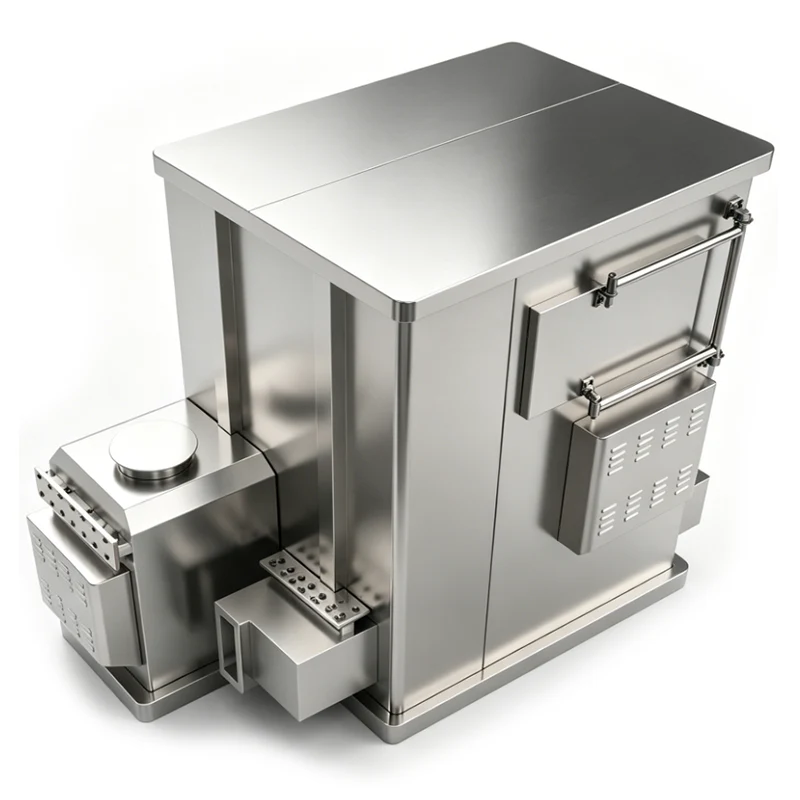

Zweistufiger CO-Oxidationsofen mit Wärmeaustausch

Der zweistufige Wärmeaustausch-CO-Oxidationsofen von Defaee ist eine leistungsstarke integrierte Umweltschutz- und Energiesparanlage, die katalytische CO-Oxidation, zweistufige hocheffiziente Wärmerückgewinnung, Niederdruck-Erdgasverbrennung und intelligente Steuerungstechnik integriert. Es wird häufig für CO-haltige industrielle Abgasreinigungs- und Abwärmerückgewinnungssysteme in der Metallurgie-, Chemie-, Baustoff- und anderen Industrie eingesetzt.

Unter Verwendung von Erdgas als Niederdruck-Wärmequelle gewinnt die Anlage Schritt für Schritt Abwärme aus Rauchgas mit hoher Temperatur über eine zweistufige Plattenwärmetauscherstruktur zurück und ermöglicht so gleichzeitig eine unschädliche Behandlung des CO-Abgases und eine effiziente Nutzung der Wärmeenergie. Mit den Kernvorteilen Umweltkonformität, Reduzierung des Energieverbrauchs und stabilem Betrieb ist es eine Mainstream-Lösung für die umfassende industrielle Abgasbehandlung.

Kernbetriebsprinzip

1 CO katalytische Oxidation

Nach der Vorbehandlung (Entstaubung und Brandbekämpfung) gelangen CO-haltige Industrieabgase in die Reaktionskammer des Ofens. Mit Edelmetallkatalysatoren (Platin, Palladium) findet eine katalytische Oxidationsreaktion bei einer niedrigen Temperatur von 450-480℃ statt, wodurch giftiges CO in ungiftiges CO₂ umgewandelt wird.

Reaktionsformel: 2CO + O₂ → 2CO₂ (Katalysator, 450-480℃)

Dieses flammenlose Verfahren zeichnet sich durch hohe Sicherheit aus und kann gleichzeitig Spuren von VOCs im Abgas zersetzen, um die nationalen Umweltemissionsanforderungen zu erfüllen.

2 Zweistufiger Wärmeaustausch

Die eingebauten zweistufigen Plattenwärmetauscher nutzen ein abgestuftes Kühlungs- und Gradienten-Wärmeaustauschdesign, um die Abwärmerückgewinnung aus dem Hochtemperatur-Rauchgas nach der Reaktion zu maximieren:

1. Wärmeaustausch der ersten Stufe: Hochtemperatur-Rauchgas mit einer Temperatur von 480 °C gelangt in den Plattenwärmetauscher der ersten Stufe und tauscht Wärme im Gegenstrom mit dem Einlassabgas mit niedriger Temperatur aus. Die Rauchgastemperatur sinkt auf 240–260 °C, während das Einlassgas auf 200–220 °C vorgewärmt wird, wodurch der Energieverbrauch für die anschließende Erdgasheizung reduziert wird.

2. Wärmeaustausch der zweiten Stufe: Das vorgekühlte Rauchgas gelangt in den Wärmetauscher der zweiten Stufe und tauscht dort Wärme mit Frischluft oder einem Medium mit niedriger Temperatur weiter aus. Die Rauchgastemperatur sinkt unter 120℃ und die Abwärmerückgewinnungsrate liegt bei über 75 %, weitaus höher als bei einem einstufigen Wärmeaustausch.

3. Temperaturregelung: Nach dem Wärmeaustausch regeln drei Luftklappensätze das Rauchgas präzise, ​​um die Abgastemperatur bei etwa 80 °C zu stabilisieren und so Geräteausfälle oder thermische Verschmutzung durch zu hohe Temperaturen zu vermeiden.

3 Niederdruck-Erdgasverbrennung

Die Ausrüstung ist mit einem Niederdruck-Erdgasverbrennungssystem ausgestattet, dessen Gasversorgungsdruck auf 0,02–0,05 MPa geregelt wird, um sich an industrielle Niederdruckgasbedingungen anzupassen. Nach einer präzisen Dosierung über ein Druckminderventil, einen Filter und einen Durchflussmesser gelangt das Erdgas in den Brenner, vermischt sich vollständig mit der Verbrennungsluft und verbrennt bei niedriger Temperatur im Ofen, um stabile Wärme für die katalytische Reaktion bereitzustellen.

Das Niederdruck-Verbrennungsdesign eliminiert Sicherheitsrisiken der Hochdruckverbrennung und erreicht einen Verbrennungswirkungsgrad von über 99 %. Die NOₓ- und CO-Emissionskonzentrationen im Rauchgas liegen weit unter den nationalen Standards und die Betriebskosten sind 30–40 % niedriger als bei elektrischen Heizlösungen.

Kernausrüstungsstruktur

1 Ofenbaugruppe

Der Ofen verfügt über eine Doppelschichtstruktur aus hochtemperaturbeständigem Kohlenstoffstahl und einer Isolierschicht aus Aluminiumsilikat. Die Innenschicht hält 600℃ stand und die äußere Oberflächentemperatur beträgt ≤50℃, um den Wärmeverlust zu minimieren. Der Ofen ist in fünf Abschnitte unterteilt: Einlassabschnitt, Vorwärmabschnitt, katalytischer Reaktionsabschnitt, zweistufiger Wärmeaustauschabschnitt und Abgasabschnitt. Es ist vollständig verschweißt, bietet eine gute Dichtleistung und ist mit einem eingebauten Druckentlastungsanschluss für automatischen Überdruckschutz ausgestattet.

2 Zweistufiges Wärmeaustauschmodul

Der Kern besteht aus zwei Stufen hocheffizienter Plattenwärmetauscher aus Edelstahl 304 mit hoher Temperaturbeständigkeit, Korrosionsbeständigkeit und hervorragender Wärmeübertragungsleistung. Die zweistufigen Wärmetauscher sind in Reihe mit Leitblechen in der Mitte angeordnet, um eine gleichmäßige Rauchgasströmung zu gewährleisten. Der optimierte Plattenabstand reduziert den Rauchgaswiderstand und den Energieverbrauch des Ventilators, und das Modul lässt sich bei staubigen Abgasbedingungen leicht demontieren und reinigen.

3 Niederdruck-Erdgas-Verbrennungssystem

Es besteht aus einer Erdgasleitung, einem Niederdruck-Druckminderventil, einem Gasfilter, einem Durchflussregelventil, einem Brenner, einer Zündvorrichtung und einem Flammendetektor. Das Druckminderventil stabilisiert den Gasdruck bei 0,02–0,05 MPa und das Durchflussventil steuert die Gaszufuhr präzise. Der poröse Einspritzbrenner sorgt für eine vollständige Vermischung von Gas und Luft. Die automatische Zündvorrichtung und der Echtzeit-Flammendetektor unterbrechen die Gaszufuhr im Falle eines Flammenausfalls automatisch, um Leckagen zu verhindern.

4 Katalytisches Reaktionssystem

Es umfasst ein Katalysatorbett mit wabenförmigem Keramiksubstrat, das mit Platin-Palladium-Edelmetallkatalysatoren beladen ist und sich durch Antivergiftung, hohe Temperaturbeständigkeit und eine Lebensdauer von 2–3 Jahren auszeichnet. Im Ofen sind mindestens 5 Temperatursensoren installiert, um wichtige Temperaturpunkte in Echtzeit zu überwachen, die Reaktionstemperatur präzise auf 450–480 °C zu steuern und eine CO-Umwandlungsrate von ≥99 % sicherzustellen.

5 Intelligentes Steuerungssystem

Es nutzt eine SPS (Programmable Logic Controller) mit Touchscreen-Bedienung und integriert Temperaturregelung, Drucküberwachung, Gasverriegelung, Fehleralarm und Datenaufzeichnungsfunktionen. Es unterstützt den vollautomatischen Betrieb, Start/Stopp mit einer Taste sowie die automatische Einstellung des Gasflusses und der Klappenöffnung. Es überwacht Druckdifferenz, Gasdruck und Flammenstatus in Echtzeit, mit automatischer Alarm- und Abschaltfunktion bei Anomalien und unterstützt Fernüberwachung und Daten-Upload.

6 Sicherheitshilfssystem

· Feuerschutzvorrichtungen und Staubsammler am Einlass und Auslass isolieren die Produktionslinien von der Behandlungsausrüstung und fangen Staub ab, um Rückzündungen und Verstopfungen zu verhindern.

· Druckentlastungsanschluss mit explosionsgeschützter Membran an der Oberseite der Reaktionskammer entlastet bei Überdruck automatisch den Druck.

· Zuverlässige Erdung des Metallgehäuses mit einem Erdungswiderstand von ≤4 Ω verhindert statische Aufladung und Unfälle durch Stromschläge.

Wichtige Leistungsvorteile

1 Hocheffiziente Reinigung und konforme Emission

Die katalytische CO-Umwandlungsrate erreicht ≥99 %, mit einer CO-Emissionskonzentration von ≤50 mg/m³ und gleichzeitiger Entfernung von VOCs, was der nationalen Luftschadstoffemissionsnorm für Industrieöfen entspricht. Die Niederdruck-Erdgasverbrennung gewährleistet eine NOₓ-Emission von ≤100 mg/m³, ohne schwarzen Rauch oder eigenartigen Geruch.

2 Hohe Abwärmerückgewinnungsrate und bemerkenswerte Energieeinsparung

Die zweistufige Plattenwärmeaustauschstruktur erreicht eine Abwärmerückgewinnungsrate von ≥75 %, wodurch der Erdgasverbrauch im Vergleich zum einstufigen Wärmeaustausch um 20–25 % reduziert wird. Die Rauchgasaustrittstemperatur beträgt ≤120℃, und die zurückgewonnene Abwärme kann zum Vorwärmen des Einlasses, zur Warmwasserversorgung oder zum Heizen genutzt werden, wodurch eine kaskadenartige Energienutzung realisiert wird.

3 Niederdruckbetrieb und hohe Zuverlässigkeit

Die Gasverbrennung bei niedrigem Druck (0,02–0,05 MPa) eliminiert das Risiko von Leckagen bei hohem Druck. Mehrere Sicherheitsverriegelungen (Flammenausfall-, Übertemperatur-, Überdruck-, Erdungsschutz) bieten umfassenden Prozesssicherheitsschutz. Das redundante zweistufige Wärmetauscherdesign gewährleistet einen kontinuierlichen Betrieb auch bei Ausfall einer Stufe.

4 Intelligente Steuerung und geringer Wartungsaufwand

Die vollautomatische SPS-Steuerung erfordert bei einfacher Bedienung kein Personal im Dienst. Echtzeit-Parameteranzeige und automatischer Fehleralarm ermöglichen eine schnelle Fehlerbehebung. Der abnehmbare Wärmetauscher und der leicht austauschbare Katalysator senken die Wartungskosten und sorgen für eine Gesamtlebensdauer der Geräte von 10–15 Jahren.

5 Starke Anpassungsfähigkeit und breite Anwendung

Es behandelt Industrieabgase mit einer CO-Konzentration von 0,5–5 % und einer Temperatur von 100–300 °C und passt sich an Hochofenabgase, chemische Syntheseabgase, Ofenabgase und andere Arbeitsbedingungen an. Es passt zu herkömmlichen industriellen Niederdruck-Gasleitungen ohne zusätzliche Hochdruckumwandlung.

Technische Spezifikationen (Standardmodell)

Installations- und Inbetriebnahmerichtlinien

1 Installationsanforderungen

1. Installieren Sie das Gerät auf ebenem Betonboden mit einer Tragfähigkeit des Fundaments von ≥5 t/m² und reservieren Sie rundherum ≥1,5 m Wartungsraum.

2. Erdgasleitungen bestehen aus nahtlosen Stahlrohren mit Schweißverbindungen und müssen einen Luftdichtheitstest bestehen (0,1 MPa, 30 Minuten ohne Leckage).

3. Zuverlässige Geräteerdung mit ≥4 mm² gelbgrünem Erdungskabel, Erdungswiderstand ≤4Ω.

4. Flexible Anschlüsse an Einlass- und Auslassleitungen zur Vermeidung von Vibrationsschäden.

5. Installieren Sie Differenzdruckmessgeräte an den Ein- und Auslässen des Wärmetauschers, um Verstopfungen zu überwachen.

2 Inbetriebnahmeverfahren

1. Inbetriebnahme ohne Last: Einschalten, Lüfter und Steuerungssystem starten, Normalbetrieb und genaue Parameteranzeige überprüfen.

2. Gasinbetriebnahme: Führen Sie Erdgas zur Niederdruck-Fehlerbeseitigung ein, stellen Sie sicher, dass keine Rohrleitungslecks vorhanden sind, die Zündung normal ist und die Flamme stabil ist.

3. Inbetriebnahme der Ladung: Führen Sie CO-haltiges Abgas ein, passen Sie den Gasstrom und die Dämpfer schrittweise an, um die Reaktionstemperatur bei 450–480 °C zu stabilisieren, und lassen Sie es 24 Stunden lang kontinuierlich laufen, nachdem die Emission den Standard erreicht hat.

4. Inbetriebnahme der Verriegelung: Simulieren Sie Flammenausfall-, Übertemperatur- und Überdruckfehler, um Alarm- und Abschaltfunktionen zu überprüfen.

Routinewartung

· Täglich: Überprüfen Sie Gasdruck, Flammenstatus, Ofentemperatur, Druckdifferenz und Erdung und zeichnen Sie Betriebsdaten auf.

· Wöchentlich: Reinigen Sie den Gasfilter und den Feuerschutz, überprüfen Sie die Flexibilität der Klappe und ziehen Sie die Verbindungsschrauben fest.

· Monatlich: Überprüfen Sie das Katalysatorbett, reinigen Sie Oberflächenstaub und reinigen Sie die Wärmetauscherplatten, um Verstopfungen zu vermeiden.

· Jährlich: Umfassende Inspektion von Isolierung, Wärmetauscher, Brenner und Steuerungssystem, Austausch alternder Komponenten und Kalibrierung von Sensoren.

· Langfristige Abschaltung: Gasventile schließen, Rohrleitungsgas ablassen, Geräte vor Staub schützen und regelmäßig lüften, um Feuchtigkeitskorrosion zu verhindern.

Anwendungen und Wert

Diese Ausrüstung wird häufig zur CO-Abgasreinigung in metallurgischen Hochöfen, chemischen Syntheseprozessen, Baustofföfen und der Wärmebehandlung von Maschinen eingesetzt. Es bietet einen umfassenden Mehrwert: Es ermöglicht eine schadlose Abgasbehandlung zur Einhaltung der Umweltvorschriften, senkt die Betriebskosten durch hocheffiziente Abwärmerückgewinnung, gewährleistet die Produktionssicherheit mit mehreren Schutzmechanismen und erzielt eine Investitionsamortisation innerhalb von 1–2 Jahren durch rückgewonnene Wärmeeinnahmen, was eine Win-Win-Lösung für Umweltschutz und Energieeinsparung für Industrieunternehmen darstellt.
