Wie kann ein DC-Hochspannungsmodul kompakte Luftreinigungs- und Ionisierungssysteme verbessern?

DeFaBietet eine kompakteDC-HochspannungsmodulEntwickelt, um einen Niederspannungs-Gleichstromeingang in einen stabilen Hochspannungs-Gleichstromausgang für Luftreiniger, Ionisatoren, Plasmageräte, elektrostatische Niederschlagssysteme und andere Luftaufbereitungsgeräte mit geringem Stromverbrauch umzuwandeln. Mit 5-V- oder 12-V-Eingang, 5–9-kV-Ausgangsoptionen, einer kompakten Grundfläche von 51 × 32 × 19 mm und integrierten Schutzfunktionen eignet sich dieses Modul für Geräteentwickler, die eine platzsparende Hochspannungslösung suchen.

Eine Hochspannungsquelle muss nicht immer groß, komplex oder schwer zu integrieren sein. Moderne Luftreinigungs-, Ionisations-, Plasma- und elektrostatische Geräte erfordern zunehmend kompakte Leistungskomponenten, die eine stabile Spannung liefern können und gleichzeitig in Geräte mit begrenztem Platzangebot passen. Ein gut gestaltetesDC-Hochspannungsmodulwandelt Niederspannungs-Gleichstrom in einen kontrollierten Hochspannungsausgang um und stellt die elektrische Energie bereit, die von Elektroden, Ionisatoren, elektrostatischen Kollektoren oder kleinen Plasmazellen benötigt wird.

Das Modul von DeFa unterstützt einen DC 5V- oder DC 12V-Eingang und einen modellabhängigen 5kV bis 9kV DC-Ausgang. Sein Nennstromverbrauch beträgt bis zu 3 W, während der typische Ausgangsstrom auf ≤0,5 mA begrenzt ist. Die gekapselte Struktur, die konfigurierbare Verkabelung, der Kurzschlussschutz, die Überstrombegrenzung und der Leerlaufschutz machen es praktisch für die Integration von OEM-Geräten.

Inhaltsverzeichnis

1. Was ist ein DC-Hochspannungsmodul?
2. Wie funktioniert ein DC-Hochspannungsmodul?
3. Wichtige Spezifikationen und Designparameter
4. Wo werden Hochspannungs-Gleichstrommodule eingesetzt?
5. Was sollten Ingenieure bei der Integration beachten?
6. Hauptvorteile für OEM-Geräte
7. Wie wähle ich das richtige Modul aus?
8. Häufig gestellte Fragen
9. Abschluss

Was ist ein DC-Hochspannungsmodul?

Ein DC-Hochspannungsmodul ist eine kompakte Leistungsumwandlungskomponente, die eine relativ niedrige DC-Eingangsspannung in eine viel höhere DC-Ausgangsspannung umwandelt. Anstatt einen Hochspannungskreis aus einzelnen Transformatoren, Schaltkomponenten, Gleichrichtern, Schutzschaltungen und Isolationsstrukturen zu entwerfen, können Gerätehersteller ein spezielles Hochspannungsmodul in das Hostprodukt integrieren.

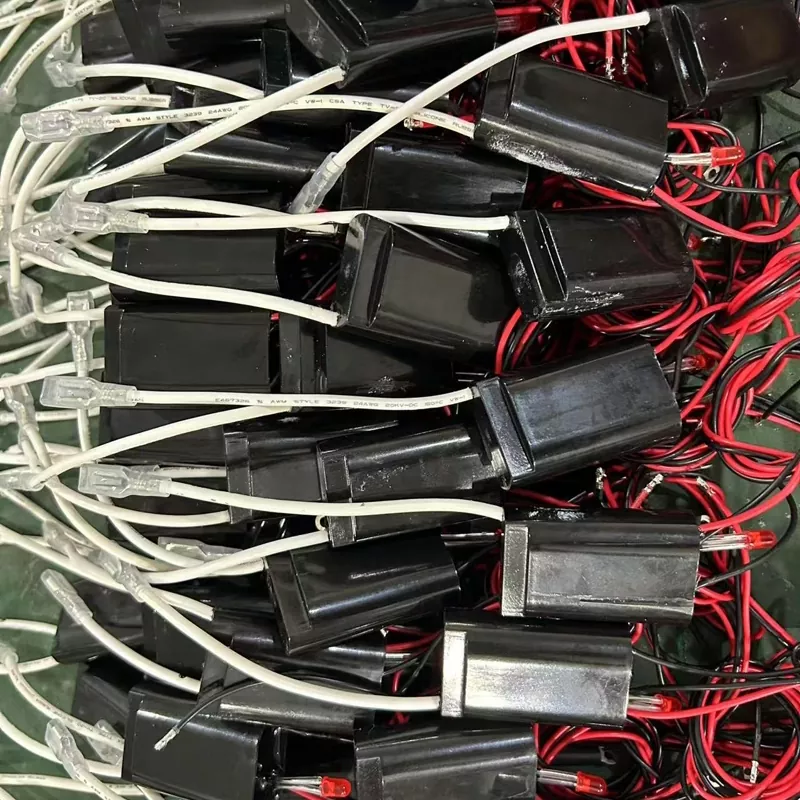

Diese Architektur ist besonders nützlich, wenn der Installationsraum begrenzt ist. Das DeFa-Modul misst nur 51 × 32 × 19 mm und wiegt etwa 25 g. Dadurch kann es in tragbare Luftreiniger, Tischionisatoren, Lufterfrischer für Autos, Desinfektionsgeräte, HVAC-Zubehör und andere kompakte Geräte integriert werden.

Der Ausgang kann entsprechend dem ausgewählten Modell mit verfügbaren Spannungspegeln von 5 kV bis 9 kV konfiguriert werden. Je nach Anwendung kann der Hochspannungsausgang zur Erzeugung negativer Ionen, zur elektrostatischen Fällung oder für kleine Plasmaerzeugungssysteme verwendet werden.

Wie funktioniert ein DC-Hochspannungsmodul?

Das grundlegende Funktionsprinzip ist ein mehrstufiger Spannungswandlungsprozess. Ein Niederspannungs-Gleichstromeingang treibt zunächst einen Oszillator oder Schaltkreis an. Diese Schaltung versorgt die Primärseite eines Aufwärtstransformators mit Strom. Der Transformator erhöht die Spannung, woraufhin eine Gleichrichterschaltung das umgewandelte elektrische Signal in Hochspannungs-Gleichstrom umwandelt.

Der Ausgangsschaltkreis ist mit strombegrenzenden Eigenschaften ausgestattet, sodass das Modul eine hohe Spannung liefern kann, ohne dass eine hohe Ausgangsleistung erforderlich ist. Diese Unterscheidung ist wichtig, da viele Ionisierungs- und elektrostatische Anwendungen ein hohes elektrisches Feld anstelle einer großen Menge elektrischen Stroms erfordern.

• Eingangsstufe:Empfängt Gleichstrom 5 V oder Gleichstrom 12 V.
• Oszillationsstufe:Erzeugt das vom Transformator benötigte Schaltsignal.
• Step-up-Stufe:Erhöht die niedrige Eingangsspannung auf eine hohe Spannung.
• Korrekturstufe:Erzeugt den erforderlichen Hochspannungs-Gleichstromausgang.
• Schutzstufe:Hilft, abnormale Ströme zu begrenzen und den Stromkreis bei Fehlerbedingungen zu schützen.

Diese kompakte Architektur erleichtert die Integration eines dedizierten Hochspannungsmoduls als den Aufbau eines kompletten Hochspannungsstromkreises von Grund auf.

Wichtige Spezifikationen und Designparameter

Vor der Auswahl eines Hochspannungs-Leistungsmoduls sollten Ingenieure Eingangskompatibilität, Ausgangsspannung, Stromverbrauch, physikalische Abmessungen, Verkabelung, Temperaturbereich, Isolierung und Schutzfunktionen bewerten. Die folgende Tabelle fasst die wichtigsten Spezifikationen der DeFa-Lösung zusammen.

Für eine detaillierte technische Auswahl sollten Ingenieure die elektrischen Eigenschaften des Moduls mit der Elektrodengeometrie, dem Lastzustand, dem Isolationsabstand, dem Gehäusedesign und der Betriebsumgebung des Endprodukts abgleichen.

Wo werden Hochspannungs-Gleichstrommodule eingesetzt?

Der kompakte Formfaktor und das stromsparende Design eines Hochspannungsmoduls machen es für mehrere elektrostatische und Luftbehandlungsanwendungen geeignet.

Luftreinigungsgeräte

In elektrostatischen Luftreinigungssystemen erzeugt Hochspannung ein elektrisches Feld, das die Aufladung und Sammlung von Partikeln unterstützt. Das Modul kann auch Komponenten zur Erzeugung negativer Ionen antreiben, die im Rahmen eines Luftaufbereitungsdesigns verwendet werden.

Negativ-Ionen-Generatoren

Tischionisierer, tragbare Lufterfrischer und andere kompakte Geräte zur Ionenerzeugung erfordern eine Hochspannungsquelle, ohne dass eine große Stromversorgungsbaugruppe erforderlich ist. Ein kleiner DC-Hochspannungswandler kann diese Integration vereinfachen.

Plasmageräte

Kleine Plasmasysteme können eine kontrollierte Hochspannungsquelle erfordern, um die von der Plasmazelle benötigten elektrischen Bedingungen herzustellen. Je nach Ausführung kann das Modul kompakte Plasmageneratoren unterstützen, die zur Geruchsbehandlung oder oberflächenbezogenen Anwendungen eingesetzt werden.

Zubehör für HVAC und Luftaufbereitung

Hochspannungsmodule können auch in Fan-Coil-Einheiten, kanalmontierte Ionisatoren und anderes Zubehör für die kontinuierliche Luftaufbereitung integriert werden, wenn der verfügbare Installationsraum begrenzt ist.

Medizinische und Laborgeräte

Luftreinigungs- und Spezialdesinfektionsgeräte mit geringem Stromverbrauch können kompakte Hochspannungsnetzteile verwenden, bei denen die elektrischen Anforderungen den Spezifikationen des Moduls entsprechen und die fertigen Geräte geeignete Sicherheitsmaßnahmen umfassen.

Was sollten Ingenieure bei der Integration beachten?

Hochspannungskomponenten erfordern mehr als nur elektrische Kompatibilität. Mechanischer Aufbau, Isolierung, Verkabelung, thermische Bedingungen, elektromagnetische Störungen und Benutzerschutz müssen bei der Produktentwicklung berücksichtigt werden.

• Hochspannungsfreigabe:Halten Sie einen angemessenen Abstand zwischen dem Hochspannungsausgang und leitenden Bauteilen ein.
• Isolierung:Verwenden Sie geeignete Isoliermaterialien rund um den Hochspannungsanschluss und die Verkabelung.
• Gehäusedesign:Der Hochspannungsbereich sollte im Normalbetrieb nicht zugänglich sein.
• Wärmemanagement:Halten Sie das Modul innerhalb seines angegebenen Betriebstemperaturbereichs.
• Verdrahtung:Wählen Sie ein geeignetes hochspannungsisoliertes Kabel aus und geben Sie die erforderliche Leitungslänge an.
• EMV:Empfindliche elektronische Systeme erfordern möglicherweise eine Abschirmung, Filterung oder eine sorgfältige Kabelführung.
• Elektrodengeometrie:Elektrodenabstand und -form beeinflussen den Spannungsbedarf und das elektrische Verhalten.

Die gekapselte Bauweise des Moduls isoliert den Hochspannungsausgang vom Niederspannungseingang. Dennoch bleiben die Konstrukteure der endgültigen Ausrüstung dafür verantwortlich, die geeignete Isolierung, Einhausung, Erdung und Sicherheitsarchitektur für das fertige Produkt zu implementieren.

Was sind die Hauptvorteile von OEM-Geräten?

Für OEM-Hersteller kann ein kompaktes Hochspannungsmodul die Entwicklungskomplexität reduzieren und gleichzeitig die Verpackung des Gesamtprodukts vereinfachen.

1. Kompakter mechanischer Platzbedarf:Die Abmessungen von 51 × 32 × 19 mm ermöglichen den Einbau in relativ kleine Gehäuse.
2. Geringer Eingangsleistungsbedarf:Ein Nennverbrauch von bis zu 3 W unterstützt Systemarchitekturen mit geringem Stromverbrauch.
3. Mehrere Spannungsoptionen:Die verfügbaren Modelle decken Ausgangsanforderungen von 5 kV bis 9 kV ab.
4. Konfigurierbare Verbindungen:Die Länge der Hochspannungsleitungen und die Anordnung der Anschlüsse können je nach Gerätedesign festgelegt werden.
5. Schutzfunktionen:Überstrombegrenzung, Kurzschlussschutz und Leerlaufschutz sind im Modul integriert.
6. OEM-Anpassbarkeit:Eingangsspannung, Ausgangsspannung, Polarität, Gehäuse, Montage und Verkabelung können für projektspezifische Anforderungen ausgewertet werden.

Wie sollten Sie das richtige DC-Hochspannungsmodul auswählen?

Die Auswahl des richtigen Moduls beginnt mit der Definition der elektrischen Last und nicht einfach mit der Auswahl der höchsten verfügbaren Spannung. Eine höhere Spannung ist nicht automatisch besser, da Elektrodenabstand, Luftbedingungen, Isolierung, Ozonaspekte und Anwendungsziele alle die Systemleistung beeinflussen.

Für Negativionenanwendungen können je nach Elektrodendesign Modelle mit niedrigerer Ausgangsspannung geeignet sein. Elektrostatische Niederschlagssysteme mit größeren Elektroden- oder Kollektorabständen erfordern möglicherweise eine höhere Spannung. Plasmaanwendungen sollten anhand der elektrischen Eigenschaften der jeweiligen Entladungszelle bewertet werden.

Eine praktische Auswahl-Checkliste beinhaltet:

• Bestätigen Sie, ob das Hostsystem einen DC 5V- oder DC 12V-Eingang bereitstellt.
• Bestimmen Sie die erforderliche Ausgangsspannung basierend auf dem Elektrodenabstand und dem Anwendungsdesign.
• Bestätigen Sie die erforderliche Polarität: positiv oder negativ.
• Berechnen Sie das verfügbare Strombudget der Host-Geräte.
• Überprüfen Sie den physischen Installationsraum.
• Definieren Sie die erforderliche Hochspannungskabellänge und Steckeranordnung.
• Bewerten Sie die Betriebstemperatur und die Gehäusebedingungen.
• Berücksichtigen Sie die EMV-Anforderungen, wenn in der Nähe empfindliche Elektronik installiert ist.

Bei OEM-Projekten kann die Bereitstellung dieser Details an den Lieferanten in der Angebotsphase den technischen Abgleich beschleunigen und unnötige Prototyp-Iterationen reduzieren.

Häufig gestellte Fragen zu DC-Hochspannungsmodulen

Kann die Ausgangsspannung während des Modulbetriebs angepasst werden?

Das Standardmodul verwendet eine werkseitig definierte Ausgangsspannung entsprechend dem ausgewählten Modell. Wenn eine Anwendung eine variable Ausgangsspannung erfordert, sollten Ingenieure während der Entwurfsphase ein maßgeschneidertes Modul oder eine externe Steuerungslösung besprechen.

Wie wähle ich zwischen 5-kV- und 9-kV-Ausgang?

Die erforderliche Spannung hängt in erster Linie von der Elektrodenkonfiguration und der Anwendung ab. Für Anwendungen mit negativen Ionen werden im Allgemeinen 5 bis 7 kV benötigt, während für elektrostatische Systeme mit größeren Elektrodenabständen möglicherweise 8 bis 9 kV erforderlich sind. Vor der Auswahl eines Modells sollte die vollständige Elektroden- und Lastkonfiguration bewertet werden.

Erzeugt ein Hochspannungsmodul Ozon?

Das Modul selbst ist eine Leistungsumwandlungskomponente und kein Ozongenerator. Allerdings kann sich möglicherweise Ozon bilden, wenn Hochspannung an scharfe Elektroden in der Luft angelegt wird, insbesondere bei höheren Spannungen. Daher sollten Elektrodengeometrie, Spannungsniveau und Systemdesign berücksichtigt werden, wenn die Ozonkontrolle wichtig ist.

Kann es in Haushaltsgeräten verwendet werden?

Das Modul ist auf einen begrenzten Ausgangsstrom und eine gekapselte Isolierung ausgelegt, das endgültige Gerät benötigt jedoch noch eine entsprechende elektrische Isolierung, Erdung, Einhausung und Sicherheitstechnik. Der Hochspannungsanschluss und die Verkabelung sollten im Normalbetrieb für Benutzer nicht zugänglich sein.

Wie hoch ist die voraussichtliche Lebensdauer?

Unter normalen Betriebsbedingungen und innerhalb des angegebenen Temperaturbereichs hat das Modul eine erwartete Lebensdauer von mehr als 20.000 Stunden. Eine zu hohe Eingangsspannung und ein längerer Betrieb bei maximaler Temperatur können die Lebensdauer beeinträchtigen. Daher wird ein ordnungsgemäßes thermisches und elektrisches Management empfohlen.

Stehen Muster für Prototypentests zur Verfügung?

Ja. Musterbestellungen können zur Prototypenbewertung verwendet werden. Wenn Sie ein Muster anfordern, ist es hilfreich, die erforderliche Eingangsspannung, Ausgangsspannung, Polarität und Hochspannungskabellänge anzugeben, damit die geeignete Konfiguration bewertet werden kann.

Fazit: Ist ein kompaktes Hochspannungsmodul das Richtige für Ihre Anlage?

Ein kompaktes Hochspannungsnetzteil kann ein wichtiger Baustein für Luftreinigung, Ionisierung, elektrostatische Ausfällung, Plasmaerzeugung, HVAC-Zubehör und andere Hochspannungsanwendungen mit geringem Stromverbrauch sein. Der Schlüssel besteht nicht nur darin, eine Hochspannung zu erhalten, sondern auch darin, Ausgangsspannung, Strombegrenzung, Polarität, mechanische Abmessungen, Verkabelung, Isolierung und Betriebsbedingungen an das endgültige Gerätedesign anzupassen.

Mit 5 V oder 12 V DC-Eingang, 5–9 kV DC-Ausgangsoptionen, einem Nennstromverbrauch von bis zu 3 W, einer kompakten Struktur von 51 × 32 × 19 mm, konfigurierbarer Verkabelung und integrierten Schutzfunktionen bietet die Lösung von DeFa OEM-Entwicklern einen praktischen Ausgangspunkt für die Integration kompakter Hochspannungssysteme. Wenn Sie einen Luftreiniger, einen Ionisator, ein Plasmagerät, ein elektrostatisches System oder ein anderes Gerät entwickeln, das eine kompakte Hochspannungsquelle erfordert, lesen Sie die Spezifikationen und Spezifikationen des DC-HochspannungsmodulsKontaktieren Sie unsmit Ihrer erforderlichen Eingangsspannung, Ausgangsspannung, Polarität, Lastkonfiguration und Installationsanforderungen für die technische Bewertung.
