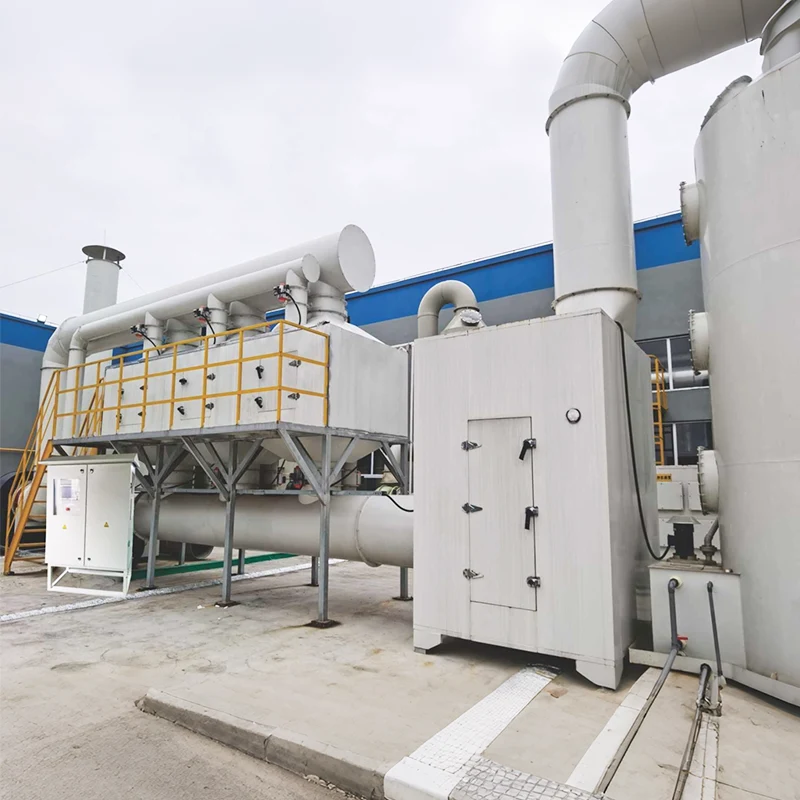

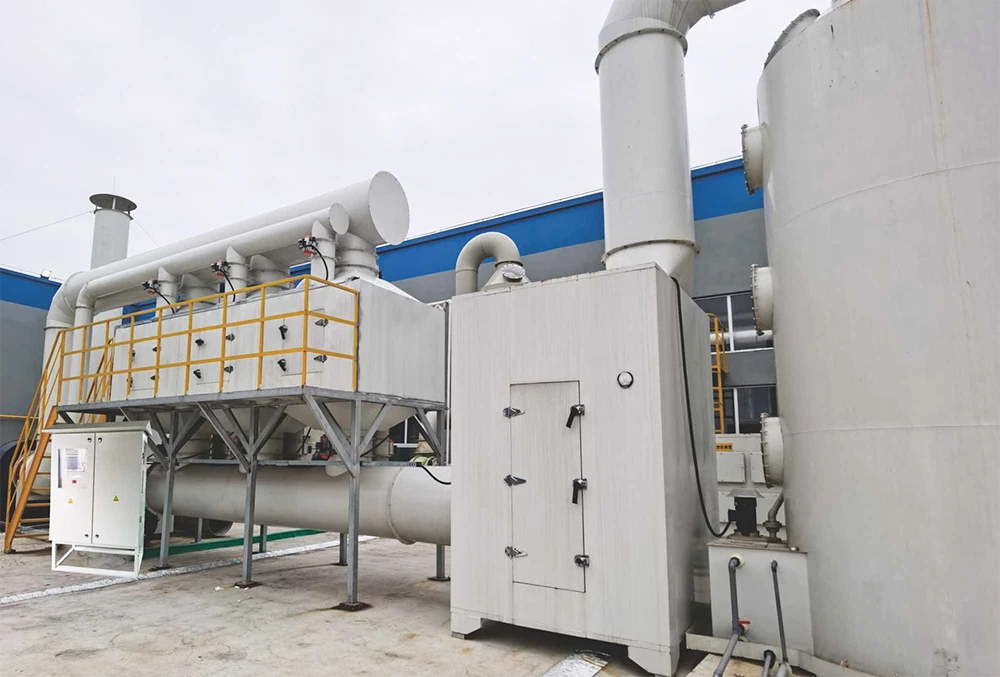

Ausrüstung zur regenerativen thermischen Oxidation

Angesichts der immer strengeren globalen und chinesischen Umweltschutzbestimmungen sind Industrieabgasemissionen, insbesondere die Verschmutzung durch flüchtige organische Verbindungen (VOCs), zu einem zentralen Compliance-Problem für produzierende Unternehmen geworden. VOCs verursachen nicht nur schwere Luftverschmutzung, sondern stellen auch ernsthafte Risiken für die menschliche Gesundheit dar, sodass die Behandlung von VOCs im industriellen Umweltschutz höchste Priorität hat. UnserAusrüstung zur regenerativen thermischen Oxidation (RTO)ist eine hocheffiziente, energiesparende Abgasbehandlungslösung, die in der Chemie-, Beschichtungs-, Druck-, Pharma-, Elektronik- und anderen Industriezweigen weit verbreitet ist. Als gängige Ausrüstung für die Steuerung industrieller Abgase erreicht es die vielfältigen Ziele Hochtemperaturoxidation, Abwärmerückgewinnung, hocheffiziente Reinigung und Standardableitung und entspricht damit vollständig dem globalen Entwicklungskonzept für Energieeinsparung und Umweltschutz.

Schwachstellen der Branche und Compliance-Anforderungen

In der industriellen Produktion weist VOC-haltiges Abgas komplexe Komponenten, einen großen Konzentrationsbereich und potenzielle Toxizität auf, während herkömmliche Behandlungstechnologien offensichtliche Einschränkungen aufweisen:

Direktbefeuerte Verbrennungsanlagen haben einen enormen Energieverbrauch und überhöhte Betriebskosten;

Adsorptionsmethoden erfordern einen häufigen Austausch von Verbrauchsmaterialien, wodurch gefährliche Feststoffabfälle und Sekundärverschmutzungsrisiken entstehen.

Bei der katalytischen Verbrennung kommt es bei der Behandlung von halogen- und schwefelhaltigen Abgasen zu einer Deaktivierung des Katalysators, was zu einer instabilen Reinigungseffizienz führt.

In China wurden durch die Umsetzung verbindlicher Standards, darunter GB 37822-2019 Control Standard for Unorganized Emission of Volatile Organic Compounds und GB 16297-1996 Integrated Emission Standard of Air Pollutants, strenge Anforderungen an die VOC-Entfernungsrate und Emissionskonzentration festgelegt. Unternehmen benötigen dringend eine stabile, effiziente, energiesparende und vollständig konforme Lösung zur industriellen Abgasbehandlung, die den Kernanwendungswert unserer Lösung darstelltAusrüstung zur regenerativen thermischen Oxidation (RTO).

Kernarbeitsprinzip

Das Kernarbeitsprinzip von RTO ist die Kombination von Abgasverbrennung und regenerativer Wärmerückgewinnung, um einen gründlichen Abbau von VOCs in Industrieabgasen zu erreichen. Die Kernlogik lautet wie folgt:

1.VOCs-haltiges Industrieabgas wird in die Anlage eingespeist und in einer Hochtemperaturumgebung oxidiert und zersetzt, wodurch VOCs in harmloses Kohlendioxid (CO₂) und Wasser (H₂O) umgewandelt werden;

2.Regenerative Keramik gewinnt eine große Menge der beim Oxidationsprozess entstehenden Abwärme zurück, die zur Vorwärmung des ankommenden Abgases im nachfolgenden Zyklus verwendet wird;

3. Dieser geschlossene Kreislauf reduziert den Energieverbrauch des Gerätebetriebs erheblich und realisiert die doppelten Vorteile von Umweltschutz und Energieeinsparung.

Im Vergleich zu herkömmlichen Abgasbehandlungsanlagen erfordert der Regenerative Thermal Oxidizer (RTO) keinen häufigen Austausch von Adsorptionsverbrauchsmaterialien, bietet eine stabilere Behandlungseffizienz und kann sich an Industrieabgase mit unterschiedlichen Konzentrationen und Komponenten anpassen, mit einem extrem breiten Anwendungsbereich.

Kernkomponenten und wichtige technische Links

Regenerative Keramik: Kernwärmespeichermedium

Regenerative Keramik ist die Kernkomponente von RTO, gleichbedeutend mit dem „Wärmespeicher“ der Ausrüstung, deren Leistung direkt die Effizienz der Abwärmerückgewinnung und die Betriebsstabilität bestimmt.

Die gängige regenerative Keramik verwendet Wabenkeramikmaterial, das die Vorteile einer großen spezifischen Oberfläche, einer hervorragenden Wärmeleitfähigkeit, einer hohen Temperaturbeständigkeit, Korrosionsbeständigkeit und einer langen Lebensdauer bietet und den Wärmeabsorptions- und -abgabezyklus in einer Umgebung mit hohen Temperaturen wiederholt abschließen kann.

Beim Durchströmen von Rauchgas mit hoher Temperatur nimmt die regenerative Keramik schnell Wärme auf und speichert sie; Wenn Industrieabgase mit niedriger Temperatur eintreten, wird die gespeicherte Wärme freigesetzt, um das Abgas vorzuwärmen, wodurch die Abgastemperatur schnell ansteigt und der Energieverbrauch für die anschließende Hochtemperaturoxidation erheblich reduziert wird.

Hochwertige regenerative Keramik ermöglicht es den Geräten, einen Wärmerückgewinnungswirkungsgrad von über 95 % zu erreichen, was die Betriebskosten des Unternehmens erheblich senkt und den Kernvorteil der Energieeinsparung und des Umweltschutzes voll zur Geltung bringt.

Hochtemperaturoxidation: Kernstück für die Entfernung von VOCs

Die Hochtemperaturoxidation ist die zentrale Verbindung der RTO zur VOC-Behandlung und zugleich der Schlüsselschritt der Abgasverbrennung.

Die Brennkammer von RTO hält normalerweise eine Temperatur zwischen 800℃ und 950℃ aufrecht. Nach der Vorwärmung durch die regenerative Keramik gelangt das Industrieabgas in die Brennkammer und vermischt sich in der Hochtemperaturumgebung vollständig mit Sauerstoff. VOC-Moleküle im Abgas werden vollständig gespalten und oxidiert und schließlich in harmloses CO₂ und H₂O umgewandelt, wodurch die VOC-Belastung grundsätzlich beseitigt wird;

Bei häufig vorkommenden flüchtigen organischen Schadstoffen wie der Benzolreihe, Alkoholen, Estern und Ketonen kann in diesem Temperaturbereich eine nahezu vollständige Mineralisierung und Zersetzung erreicht werden; Bei feuerfesten Stoffen kann die Zersetzungseffizienz weiter verbessert werden, indem die Temperatur entsprechend auf über 900 °C erhöht wird, um den Reinigungseffekt sicherzustellen.

Die Stabilität des Hochtemperaturoxidationsprozesses bestimmt direkt die Reinigungseffizienz der Ausrüstung und ist die grundlegende Garantie für eine hocheffiziente Reinigung.

Abwärmerückgewinnung: Kernvorteil der Energieeinsparung

Die Rückgewinnung von Abwärme ist der Hauptvorteil, der RTO von herkömmlichen Verbrennungsanlagen unterscheidet, und auch das wichtigste Mittel zur Energieeinsparung und zum Umweltschutz.

Eine große Menge an Hochtemperatur-Rauchgas, das bei der Hochtemperaturoxidation entsteht, enthält enorme Wärmeenergie. Direkte Emission führt nicht nur zu erheblicher Energieverschwendung, sondern führt auch zu einer überhöhten Rauchgastemperatur am Geräteaustritt, was zu sekundären Auswirkungen auf die Umgebung führt.

RTO gewinnt durch periodische Wärmeabsorption und -abgabe von regenerativer Keramik vollständig Wärmeenergie aus Hochtemperatur-Rauchgas zurück, die zum Vorwärmen ankommender Industrieabgase verwendet wird, wodurch die Abgastemperatur vor dem Eintritt in die Brennkammer über 700 °C erreicht, wodurch der Verbrauch an Hilfsbrennstoff, der für die Brennkammerheizung erforderlich ist, erheblich reduziert wird;

Wenn die VOC-Konzentration im Abgas einen bestimmten Wert erreicht, kann die durch die Oxidationsreaktion erzeugte Wärme den Bedarf ihrer eigenen Vorwärmung und Hochtemperaturoxidation decken, wodurch eine „selbsttragende Verbrennung“ ohne zusätzlichen Hilfsbrennstoffverbrauch realisiert wird, was die Energiekosten des Unternehmens weiter senkt;

Neben der Vorwärmung des Abgases kann die zurückgewonnene Abwärme auch über einen Abhitzekessel in Dampf oder über einen Wärmetauscher in heißes Wasser zur Werkstattheizung, Prozessheizung und anderen Zwecken umgewandelt werden, wodurch eine kaskadenartige Energienutzung realisiert und die Energieeinsparungsvorteile maximiert werden.

Kompletter Closed-Loop-Betriebsprozess

DerRegenerative thermische Oxidationsanlage (RTO)Nimmt eine Mehrkammerstruktur an (Mainstream-3-Kammer-Design) und realisiert einen kontinuierlichen und stabilen Betrieb durch präzise Steuerung der Ventilschaltsequenz. Der Kernbetriebsprozess ist in drei Phasen unterteilt:

1. Vorwärm- und Wärmerückgewinnungsphase:Industrieabgase gelangen über das Saugzuggebläse in die erste Regenerationskammer und werden durch die regenerative Keramik auf nahezu die Oxidationstemperatur vorgewärmt, wodurch der erste Schritt der Abwärmerückgewinnung abgeschlossen ist.

2. Hochtemperatur-Oxidationsstufe:Das vorgewärmte Abgas gelangt in die Brennkammer, vervollständigt die Hochtemperaturoxidation und Abgasverbrennung bei 800℃-950℃, und VOCs werden vollständig in harmlose Substanzen zersetzt; 3. Wärmespeicherung und Standard-Entladungsstufe: Das gereinigte Hochtemperatur-Rauchgas gelangt in die zweite Regenerationskammer, überträgt Wärme zur Speicherung an die regenerative Keramik und anschließend wird das gekühlte, saubere Rauchgas durch den Schornstein bis zum Standard entladen.

Nach dem Zyklus ändert das Gerät die Richtung des Luftstroms durch Ventilumschaltung, und die beiden Regenerationskammern übernehmen abwechselnd die Funktion der Wärmespeicherung und Vorwärmung. Eine spezielle Spülkammer verhindert das Entweichen von nicht reagiertem Abgas während des Ventilwechsels und gewährleistet so einen kontinuierlichen und stabilen Betrieb der Anlage sowie eine nachhaltige VOC-Behandlung und hocheffiziente Reinigung.

Kernleistungs- und Compliance-Vorteile

Hocheffiziente Reinigung und Standardentladung sind die wichtigsten Leistungsindikatoren von RTO und auch die Hauptanforderung für Unternehmen, sich für diese Ausrüstung zu entscheiden.

Ultrahohe Reinigungseffizienz:Durch die gründliche Hochtemperaturoxidation und den stabilen Betrieb der regenerativen Keramik kann RTO eine VOC-Entfernungsrate von über 99 % erreichen, was weit über den nationalen und lokalen Umweltschutz-Emissionsstandards liegt;

Stabile Compliance-Garantie:Die Ausrüstung ist mit einem vollständigen Online-Überwachungssystem ausgestattet, das wichtige Parameter wie die Abgaskonzentration am Einlass und Auslass, die Brennkammertemperatur und die Temperatur der regenerativen Keramik in Echtzeit überwachen kann. Wenn die Parameter schwanken, passt das System den Betriebszustand automatisch an, um sicherzustellen, dass sich die Ausrüstung immer im optimalen Betriebszustand befindet und eine stabile Standardableitung des behandelten Abgases gewährleistet wird. Dies hilft Unternehmen, Risiken bei der Einhaltung von Umweltvorschriften zu vermeiden.

Starke Anpassungsfähigkeit:RTO kann organische Abgase behandeln, die Schwefel, Halogen und andere Substanzen enthalten, die sich leicht durch Katalysatoren deaktivieren lassen, mit einem breiteren Anwendungsbereich als andere Abgasbehandlungstechnologien wie die katalytische Verbrennung. Es kann an Abgase mit großem Luftvolumen, mittlerer und hoher Konzentration und unterschiedlichen Komponenten angepasst werden.

Breite Anwendungsszenarien

UnserRegenerative thermische Oxidationsanlage (RTO)wird häufig in verschiedenen Industriezweigen mit VOC-Emissionen eingesetzt und eignet sich besonders für die folgenden Szenarien:

Beschichtungsindustrie:Abgase, die Benzolgruppen und Ester enthalten, die bei Spritzprozessen im Automobil- und Möbelbereich entstehen. Nach der RTO-Behandlung kann die VOC-Entfernungsrate über 99 % erreichen und die zurückgewonnene Abwärme kann im Trocknungsprozess verwendet werden, was zu einer Energieeinsparung von über 40 % führt;

Druckindustrie:Toluol, Ethylacetat und andere beim Tiefdruck entstehende Abgase. Nach der RTO-Behandlung wird nicht nur eine Standardentladung erreicht, sondern die zurückgewonnene Abwärme kann auch zum Trocknen der Tinte verwendet werden, wodurch die Betriebskosten des Unternehmens erheblich gesenkt werden.

Chemische und pharmazeutische Industrie:Organische Abgase, die bei chemischen Synthesen, pharmazeutischen Zwischenprodukten und API-Herstellungsprozessen entstehen;

Elektronik, Möbel und andere Branchen:VOCs sind Abgase, die bei der Elektronikfertigung, Möbelproduktion, Verpackung und Druck sowie anderen Produktionsprozessen entstehen.

Energieeinsparung und Wert für nachhaltige Entwicklung

Vor dem Hintergrund des „Dual-Carbon“-Ziels und immer strengerer Umweltschutzauflagen ist dieAusrüstung zur regenerativen thermischen Oxidation (RTO)hat herausragende Vorteile bei der Energieeinsparung und beim Umweltschutz: Im Vergleich zu herkömmlichen direktbefeuerten Verbrennungsanlagen weist RTO einen Wärmerückgewinnungswirkungsgrad von über 95 % auf, was den Verbrauch von Hilfsenergie wie Erdgas und Strom erheblich reduzieren und Unternehmen jedes Jahr viele Energiekosten einsparen kann;

Die Anlage zersetzt VOCs vollständig durch Hochtemperaturoxidation, vermeidet die Verschmutzung durch feste Abfälle, die durch den Ersatz von Verbrauchsmaterialien bei herkömmlichen Adsorptionsmethoden verursacht wird, ermöglicht eine harmlose Behandlung von Schadstoffen, schützt die Umwelt und senkt die Kosten für die Umweltbehandlung im Unternehmen;

Es hilft Unternehmen nicht nur dabei, eine Standardentsorgung von Industrieabgasen zu erreichen, sondern unterstützt Unternehmen auch bei der Reduzierung von Kohlenstoffemissionen und fördert die grüne und kohlenstoffarme Umstellung von Unternehmen.

Mit der kontinuierlichen Verbesserung der Umweltschutztechnologie ist unserAusrüstung zur regenerativen thermischen Oxidation (RTO)entwickelt sich in Richtung Intelligenz und Modularisierung, was die Behandlungseffizienz weiter verbessern, die Betriebskosten senken, die grüne Entwicklung von Industrieunternehmen stärker unterstützen und zur kontinuierlichen Verbesserung der Qualität der atmosphärischen Umwelt beitragen wird.
